Költséghatékony nyomtatott áramköri lap összeszerelés: honnan származnak a megtakarítások

A költséghatékony nyomtatott áramköri lapok összeszerelése elsősorban nem a legalacsonyabb árú szerződéses gyártó megtalálásáról szól – ez azoknak a döntéseknek az eredménye, amelyeket jóval azelőtt hoztak, hogy a tábla elérte a gyárat. A komponensek kiválasztása, a gyárthatóságra való tervezés (DFM), a panelezési stratégia és a rendelési mennyiség egyaránt nagyobb mértékben járul hozzá a teljes összeszerelési költséghez, mint az adott CM-től származó egységár. Az egyes szakaszokban felmerülő költségek megértése lehetővé teszi a mérnökök és a beszerzési csapatok számára, hogy olyan célzott döntéseket hozzanak, amelyek a minőség és a megbízhatóság veszélyeztetése nélkül csökkentik a kiadásokat.

Az öt legnagyobb hatású kar a költséghatékony PCB összeszereléshez:

• Alkatrészek szabványosítása és preferált alkatrészlisták: A gyártó által jóváhagyott szállítói listán (AVL) szereplő komponensek használata több beszerzési lehetőséggel kiküszöböli az azonnali vásárlási díjakat, és csökkenti a beszerzések átfutási idejének kockázatát. Egyetlen raktáron kívüli, egyetlen forrásból származó alkatrész 8–16 héttel késleltetheti a teljes gyártási folyamatot, és 15–30%-kal növelheti a darabjegyzék-költséget az allokációs hiányok idején.
• Gyárthatóságra tervezhető (DFM) megfelelőség: A DFM-ellenőrzés nélkül tervezett táblák rejtett költségeket generálnak a későbbiekben – kézi átdolgozás, magasabb hibaarány, megnövekedett ellenőrzési idő és programozási díjak az összetett pick-and-place beállításokhoz. Az iparági adatok következetesen ezt mutatják A gyártási költségek 70-80%-a már a tervezési szakaszban le van zárva , mielőtt egyetlen komponenst helyezne el.

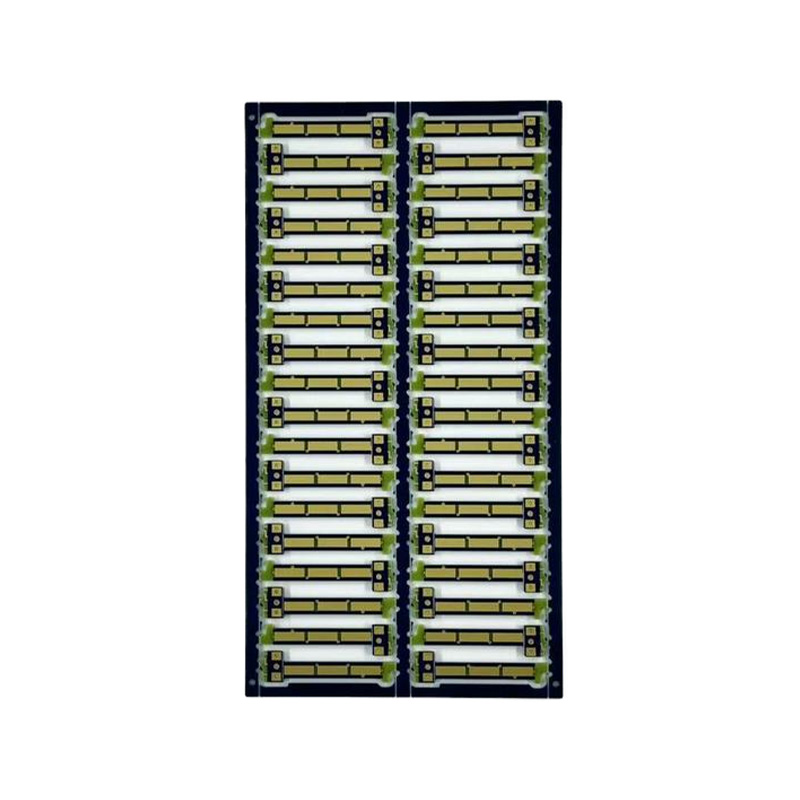

• Panelezés: Ha több PCB-t egyetlen panelbe csoportosít az SMT-feldolgozáshoz, jelentősen csökkenti az egységenkénti beállítást, a sablonnyomtatást és az áttördelési költségeket. Kisméretű (100 cm² alatti) táblák esetén a panelezés jellemzően 30-50%-kal csökkenti az összeszerelési költséget egységenként, szemben az egyedi táblákkal.
• SMT/átmenő furat arány: A felületre szerelhető technológia (SMT) elhelyezése nagymértékben automatizált, és az átmenő lyuk (THT) behelyezésének töredékébe kerül, ami gyakran kézi munkát igényel. A túlnyomórészt SMT kialakítású THT összetevők aránytalanul magas költségekkel járnak. Ahol a mechanikai szilárdság érdekében átmenő furatos csatlakozókra van szükség, a préselhető megoldások teljesen kiküszöbölik a forrasztást.
• Kötetkonszolidáció és előrejelzés pontossága: A szerződéses gyártók árösszeállítása a futási mennyiségen felüli beállítási amortizációra. Egy egyszerű, 50 komponensű tábla 500 darabos futtatása 8–12 dollárba kerülhet táblánként összeszerelve; ugyanaz a tábla 5000 egységnél általában 1,50–3,00 dollárra esik le. A mennyiségi konszolidációt lehetővé tevő, pontos kereslet-előrejelzés az egyik leginkább elérhető költségcsökkentési eszköz a beszerzési csapatok számára.

Rejtett költségtényezők az aktuális összeszerelési kiadások ellenőrzéséhez

A nyilvánvaló egységköltségen túlmenően a beszállítói összehasonlítás során gyakran figyelmen kívül hagyják az összeszerelési számlák számos tételét. NRE (non-recurring engineering) díjak – a sablongyártásra, a programozásra és az első cikk ellenőrzésére terjed ki – jellemzően 150 és 800 dollár között mozog új táblatervezésenként, és kis példányszámok esetén gyakran jegyzett árakba temetik. A sablonköltségek (80–250 USD lézerrel vágott rozsdamentes acél esetében) tervezési felülvizsgálatonként fixek, így a gyakori tervezési változtatások aránytalanul drágák kis mennyiség mellett. Ezenkívül Röntgenvizsgálati és funkcionális tesztelő készülékek táblatípusonként 500–2500 USD beállítási díjat kell fizetni, és értékelni kell a nem tesztelt szerelvények hibakockázatával és garanciális kitettségével, nem pedig egyszerűen kizárva a számla végösszegének csökkentése érdekében.

PCB Elrendezéstervező szoftver: A megfelelő eszköz kiválasztása munkafolyamatához

A NYÁK-elrendezéstervező szoftver az elsődleges eszköz, amelyen keresztül az összes összeszerelési költséget, a gyárthatóságot és a teljesítményt meghatározzák. Az EDA (elektronikus tervezési automatizálás) platform választása nemcsak a tervező termelékenységét, hanem a DFM-ellenőrzések minőségét, a szimulációs adatok pontosságát, a szerződéses gyártókkal való egyszerű együttműködést és a tervezési fájlok hosszú távú karbantarthatóságát is befolyásolja. Egyetlen eszköz sem univerzálisan optimális – a megfelelő választás a tervezés összetettségétől, a csapat méretétől, a költségvetéstől és az integrációs követelményektől függ.

DFM-ellenőrzési képességek: mire kell figyelni

A NYÁK-elrendezéstervező szoftver DFM szabály-ellenőrzési képessége közvetlenül kapcsolódik az összeszerelés hozamához és költségéhez. Az eszköznek legalább a következőket kell érvényesítenie: minimális gyűrű alakú és fúró-réz hézagok (a fúró kitörésének megakadályozására), forrasztómaszk bővítési szabályai (a finom hangmagasságú IC-k áthidalásának megakadályozására), réz és tábla szélei közötti hézagok (a nyomkövetés elkerülése érdekében az útválasztás és a panelezés során), és udvari átfedés észlelése (az összetevőelhelyezési ütközések megjelölésére a gyártás előtt). Az olyan prémium platformok, mint az Altium és a Cadence, integrálják a valós idejű 3D-s távolságellenőrzést és az impedancia-vezérelt útválasztást automatikus rétegverem-ellenőrzéssel – olyan képességekkel, amelyek kritikusak az 1 GHz feletti nagysebességű tervezéseknél, de szükségtelen többletterhelést az egyszerűbb vegyes jelű kártyák esetében.

Fájlkimenet és CM-kompatibilitás

Függetlenül attól, hogy melyik NYÁK-elrendezéstervező szoftvert használják, a szerződéses gyártónak szállított kimeneti csomagnak tartalmaznia kell: Gerber RS-274X fájlokat minden rézréteghez, fúrófájlokat (Excellon formátum), tábla körvonalait (mechanikus réteg), forrasztómaszkot és szitanyomásos rétegeket, egy BOM-ot Excel vagy CSV formátumban, valamint egy centroid/pick-and-place komponens- és rotációs fájlt (XY). Egyes CM-ek egyre inkább elfogadják az ODB vagy IPC-2581 natív tervezési fájlokat a Gerbers helyett, így gazdagabb adatokat kínálnak a DFM áttekintéshez, és csökkentik a fordítási hibák kockázatát. Ha az eszközlánc véglegesítése előtt megerősíti a CM preferált beviteli formátumát, elkerülhető a költséges fájlkonverziós késések a szalagos kimenet során.

Quick Turn PCB-gyártók: Mit jelent valójában a kifejezés?

A gyorscsavaros NYÁK-gyártók olyan gyártási és összeszerelési szolgáltatók, amelyek tevékenységüket kifejezetten a tömörített átfutási idők köré építették fel – jellemzően 24–72 órán belül csupasz lapgyártást, 3–7 munkanap alatt pedig összeszerelt táblákat kínálnak, szemben a hagyományos nagy mennyiségű PCB-gyártók szabványos 10–15 napos átfutási idejével. Ennek a sebességprémiumnak ára van: a csupasz táblák gyors fordulatára általában jellemző egységenként 3–8-szor magasabb mint a mennyiségi gyártási árak, és a gyors összeszerelések további 25–100%-os felárat vonnak maguk után a normál NRE-hez és az egységárhoz képest.

A gyors fordulatú NYÁK-gyártók üzleti ügye három forgatókönyv szerint a legerősebb: prototípus és tervezési iterációs ciklusok ahol a tervezési idő költsége messze meghaladja a gyártási díjakat; gyártósor vészhelyzetek ha egy meghibásodott tábla leállítja a gyártósort, az állásidő költsége meghaladja az óránkénti több ezer dollárt; és rövid ablakos piaci bevezetések ahol az első lépés előnye indokolja a gyorsított költséget. Tervezett mennyiségi gyártásnál a gyorsesztergálás ritkán költségigényes, és a prémiumot jobban be kell fektetni az előre gyártott szerelvények biztonsági készletének fenntartásába.

A Quick Turn PCB piac kulcsszereplői

A gyors fordulatú NYÁK-piac három szintre tagolódik a földrajzi elhelyezkedés, a képességtartomány és a célvevő alapján:

• Kínai alapú online platformok (JLCPCB, PCBWay, Seeed Fusion): A legalacsonyabb abszolút árat kínálja a normál specifikációjú gyorskanyarodásokhoz – egy 10 darabból álló, 2 rétegű tábla 48 óra alatt 20 dollár alatt az alapfelszereltség. A 3-5 napos összeszerelési átfutási idő házon belüli alkatrészkészlettel elérhető. A legalkalmasabb olyan prototípus-munkákhoz, ahol a költség az elsődleges korlát, és nincs szükség hatósági tanúsítási dokumentációra.
• Észak-amerikai gyorskanyar-specialisták (Advanced Circuits, Sunstone Circuits, Sierra Circuits, TTM Technologies): 24–48 órás csupasz táblagyártást kínál teljes IPC Class 2 vagy Class 3 tanúsítvánnyal, UL-elismert anyagokkal és ITAR-kompatibilis kezeléssel a védelmi és repülési alkalmazásokhoz. 5-7 napos szerelési szolgáltatások állnak rendelkezésre. Az egységköltség lényegesen magasabb, mint a kínai platformoké, de a szállítási átfutási idő, az IP-biztonság és a szabályozási megfelelési követelmények számos alkalmazásnál kötelezővé teszik a hazai beszerzést.
• Európai gyorskanyar-szolgáltatók (Eurocircuits, Multi-CB, Beta LAYOUT): Kiszolgálja az EU piacát 1–5 napos gyártási határidővel, CE-kompatibilis minőségi dokumentációval és RoHS-kompatibilis feldolgozással. Az online DFM-ellenőrzés és az azonnali idézés alapszolgáltatás. Jó választás az EU-ban működő tervezőcsapatok számára, akik helyi forrásból származó táblákat igényelnek a CE-jelöléshez vagy a REACH-megfelelőségi dokumentációhoz.

Mit kell ellenőrizni a gyors rendelés leadása előtt

A gyors átfutási időre vonatkozó kötelezettségvállalások csak annyira megbízhatóak, mint a gyártó kapacitáskezelési és komponensek rendelkezésre állási rendszerei. Az időkritikus rendelés leadása előtt erősítse meg:

• Minden alkatrész házon belüli raktáron van a CM-ben a megrendelés visszaigazolása előtt. Egyetlen kifogyott komponens összecsukja a teljes gyorsfordulási ütemtervet. A jó hírű CM-ek valós idejű anyagjegyzék-ellenőrzést biztosítanak a gyorsított rendelések elfogadása előtt.
• A DFM-ellenőrzés beleszámít a megadott átfutási időbe, nem kiegészítő. Egyes CM-ek a gyártás átfutási idejét a DFM jóváhagyásából adják meg, nem a megrendelés alapján – ez a különbség 12–24 órával növelheti a tényleges átfutási időt.
• A feltüntetett átfutási idő egy munkanap, nem naptári napok. A szerdán elhelyezett „5 napos” fordulat csak a következő szerdán kerülhet kiszállításra, ha a hétvégéket kizárjuk.
• A tesztelést és az ellenőrzést előírják. A gyorsforgatású szerelvények nem kerülhetik meg az elektromos tesztelést – a meghibásodott tábla 5 napos várakozás utáni átvételének költsége jelentős mértékben meghaladja a repülő szonda vagy a funkcionális teszt költségeit.

Mindhárom integrálása: a tervezéstől a költségoptimalizált, gyors gyártásig

A nyomtatott áramköri lapok fejlesztésének legerősebb eredményei az elrendezéstervező szoftver kiválasztásának, az összeszerelési költségek optimalizálásának és a gyors gyártóválasztásnak integrált rendszerként való kezelése, nem pedig független döntések. Gyakorlati keret ennek az integrációnak a megvalósításához:

1. Válasszon elrendezési szoftvert a cél CM-hez illeszkedő DFM-szabálykészletekkel. A vezető gyorscsavar-gyártók közzéteszik folyamatképességi táblázataikat (minimális nyom/tér, átmenő méretek, rézsúlyok, szabályozott impedancia tűrések). Ha ezeket a szabályokat a projekt indításakor betölti az EDA-eszközbe, akkor a megsértéseket a tervezés során észleli, nem pedig a fájl benyújtását követő DFM-ellenőrzéskor.
2. Készítsen előnyben részesített összetevők könyvtárát a CM raktárkészletéhez igazodva. Mind a JLCPCB (LCSC-könyvtár), mind számos hazai CM online közzéteszi alkatrészkészletét. A raktáron lévő alkatrészekkel történő tervezés kiküszöböli a gyors fordulási ütemterv meghibásodásának egyetlen leggyakoribb okát: az alkatrészbeszerzési késéseket.
3. Használjon prototípus gyors fordulatokat a terv érvényesítéséhez, mielőtt elkötelezi magát a mennyiségre. Egy 500 dolláros gyorsfordulatú prototípus futtatásának költsége, amely elrendezési hibát észlel, triviálisan alacsony az 1000 darabos gyártási sorozat NRE-hez és anyagköltségéhez képest. A fejlesztési ütemtervbe építsen be egy vagy két gyorsfordulat-ellenőrzési ciklust fix költségként, nem pedig optimalizálandó változóként.
4. Áttérés mennyiségi árazásra a megfelelő inflexiós pontnál. A legtöbb CM jelentős árkülönbséget kínál 100, 500 és 1000 egységnél. Miután a tervezést jóváhagyták és a mennyiség előre jelezhető, a 3–6 havi kereslet egyetlen általános megrendelésben, ütemezett kiadásokkal történő összevonása általában 40–60%-kal csökkenti az összeszerelési költségeket a havi gyorsfordulatú rendelésekhez képest – még a készlettartási költségeket is figyelembe véve.

A fegyelmezett DFM gyakorlat kombinációja PCB elrendezés tervező szoftver , szigorú megközelítés költséghatékony PCB összeszerelés tervezési és beszerzési döntéseken keresztül, és világos szemmel, hogy mikor gyors fordulatú NYÁK-gyártók valódi értéket nyújtanak, szemben azzal, ha elkerülhető prémium kiadást képviselnek, és a hatékony elektronikai gyártás működési alapját képezik bármilyen léptékben.
