Miért van Flex PCB a modern elektronikai termékek alapvető választásává válik?
Ahogy az elektronikai termékek egyre vékonyabb, funkcionálisabb és rendkívül megbízható kialakítás felé haladnak, a hagyományos merev PCB-k nehezen tudnak megfelelni bizonyos alkalmazási forgatókönyvek követelményeinek. Itt van Flex PCB-k bejön, a modern elektronikai eszközök nélkülözhetetlen elemévé válik.
Mi az a Flex PCB?

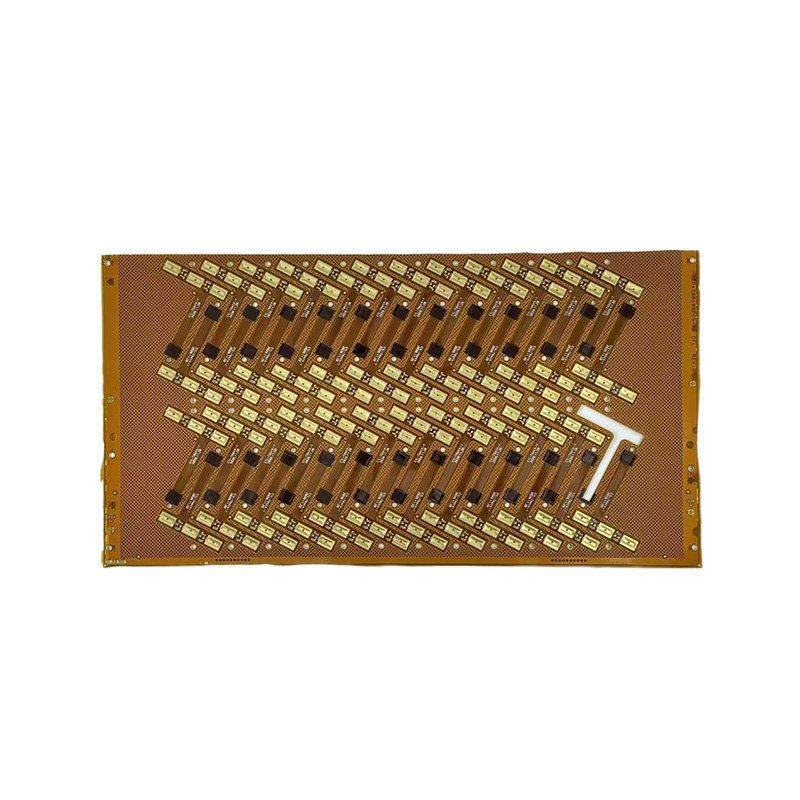

Flex PCB , más néven flexibilis nyomtatott áramköri lap, egy olyan típusú nyomtatott áramkör, amely térben hajlítható, összehajtható vagy akár meg is csavarható. A hagyományos merev PCB-kkel ellentétben a Flex PCB-k jellemzően rugalmas hordozót használnak, mint például poliimid (PI) vagy poliészter (PET), a rézfólia áramköröket kombinálva a hordozóval az elektromos csatlakozás és a mechanikai támogatás elérése érdekében.
Ez a felépítés egyedülálló előnyöket biztosít a Flex PCB-knek: korlátozott helyen bonyolult vezetékezést tudnak megvalósítani, csökkentik a csatlakozók és jumperek használatát, valamint javítják a rendszer megbízhatóságát és rezgésállóságát. Emiatt a Flex PCB-ket széles körben használják okostelefonokban, hordható eszközökben, autóelektronikában, orvosi berendezésekben és repülőgép-ipari alkalmazásokban.
Melyek a Flex PCB-k egyedülálló előnyei?
1. Magas helykihasználás
A hagyományos nyomtatott áramköri lapoknál a tervezés során figyelembe kell venni a rögzített táblák és a csatlakozó vezetékek elrendezését, míg a Flex NYÁK hajlítható, hengerelhető vagy hajtogatható, teljes mértékben kihasználva az eszköz belső terét. Ez nemcsak az eszköz térfogatát csökkenti, hanem leegyszerűsíti az összeszerelési folyamatot és javítja a tervezési rugalmasságot.
2. Nagy megbízhatóság és tartósság
A Flex PCB-k rugalmas anyagokat használnak, és ellenállnak az ismételt hajlításnak és vibrációnak anélkül, hogy az elektromos teljesítményt befolyásolnák. Ez a fáradtságállóság különösen fontos a nagy megbízhatóságot igénylő forgatókönyvekben, mint például az autóelektronika vagy az orvosi berendezések esetében.
3. Csökkentett csatlakozók száma, jobb teljesítmény
A hagyományos áramkörökben több merev PCB-t kell összekötni kábeleken vagy csatlakozókon keresztül, míg a Flex PCB-k több réteg áramkör közvetlen csatlakoztatását is lehetővé teszik, ezáltal csökkentve a csatlakozók számát és csökkentve a jelinterferencia és a rossz érintkezés kockázatát.
4. Költségmegtakarítás és folyamatoptimalizálás
Bár a Flex PCB-k kártyánkénti költsége valamivel magasabb lehet, a rendszer általános kialakításában a teljes költség csökkenthető a csatlakozók csökkentésével, a kábelek lerövidítésével és a súly csökkentésével. A Flex PCB-k ugyanakkor javítják az automatizált gyártás hatékonyságát, és tömeggyártásra is alkalmasak.
Kihívások a Flex PCB tervezésben és gyártásban
A Flex PCB-k nyilvánvaló előnyei ellenére gyártási és tervezési folyamataik nagyobb kihívást jelentenek, mint a hagyományos PCB-ké. A fő kihívások a következők:
- Anyagválasztás és kompatibilitás: A különböző rugalmas anyagok jelentősen eltérő mechanikai és elektromos tulajdonságokkal rendelkeznek, ezért a termék alkalmazási környezete alapján precíz kiválasztás szükséges.
- Nagy sűrűségű vezetékezési követelmények: Flex PCB-k often require multi-layer stacking and micro-via interconnection, demanding high manufacturing precision.
- Hajlítási fáradtság elemzése: A hosszú távú megbízhatóság érdekében a tervezési folyamat során értékelni kell a hajlítási sugarat és az élettartamot.
- Felületkezelési és hegesztési eljárások: A hajlékony táblák hegesztése és felületkezelése bonyolultabb, mint a merev tábláké, ezért speciális eljárásokat igényelnek a sérülések elkerülése érdekében.
Éppen ezért kulcsfontosságú, hogy olyan gyártót válasszunk, amely nagy tapasztalattal és magas műszaki képességekkel rendelkezik.
Miért válassza az Anhui Hongxin Electronic Technology Co., Ltd. Flex PCB-it?
A Flex PCB gyártás területén az Anhui Hongxin Electronic Technology Co., Ltd. jelentős előnyökkel rendelkezik:
Széleskörű tapasztalat és profi csapat
A cégnek 2013-as megalakulása óta 7 professzionális mérnöke és 110 alkalmazottja van. A csapat több mérnöke több mint 15 éves tapasztalattal rendelkezik a nyomtatott áramköri lapok tervezésében és gyártásában, amelyek képesek komplex Flex PCB-tervek kezelésére.
Teljes termékcsalád és gyors szállítási lehetőség
Támogatja az 1-32 rétegű PCB-ket, beleértve a magas Tg-t, vastag rézlemezeket, merev-flex lapokat, nagyfrekvenciás lapokat, fémalapú táblákat és halogénmentes lapokat. Az egy- és kétoldalas táblák gyors prototípusa 24 órán belül szállítható.
Magas színvonalú irányítási rendszer

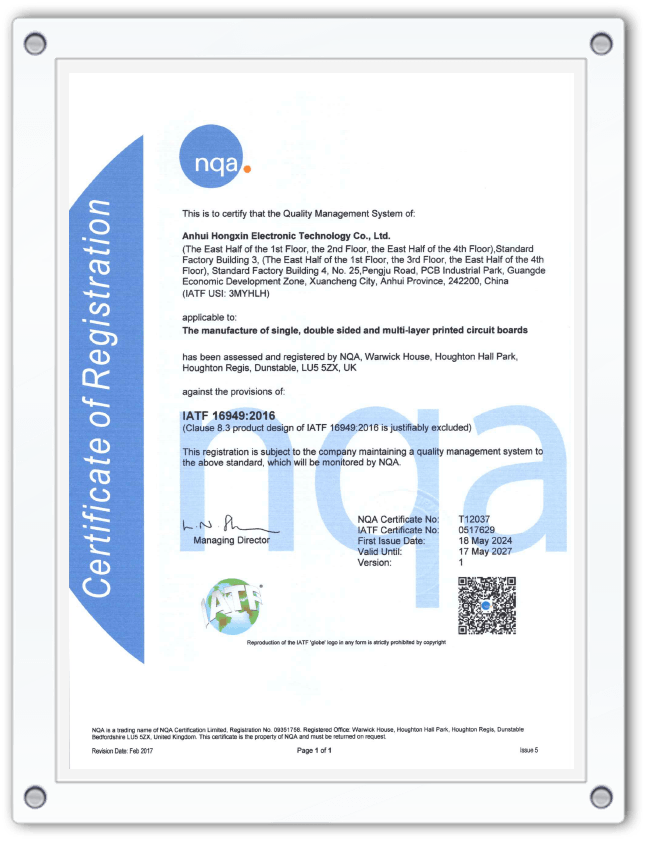

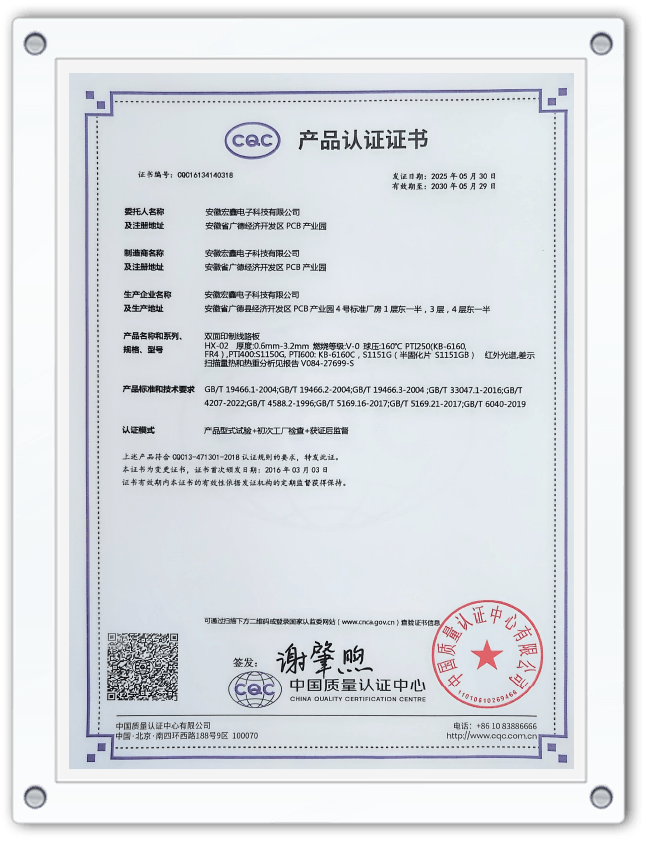

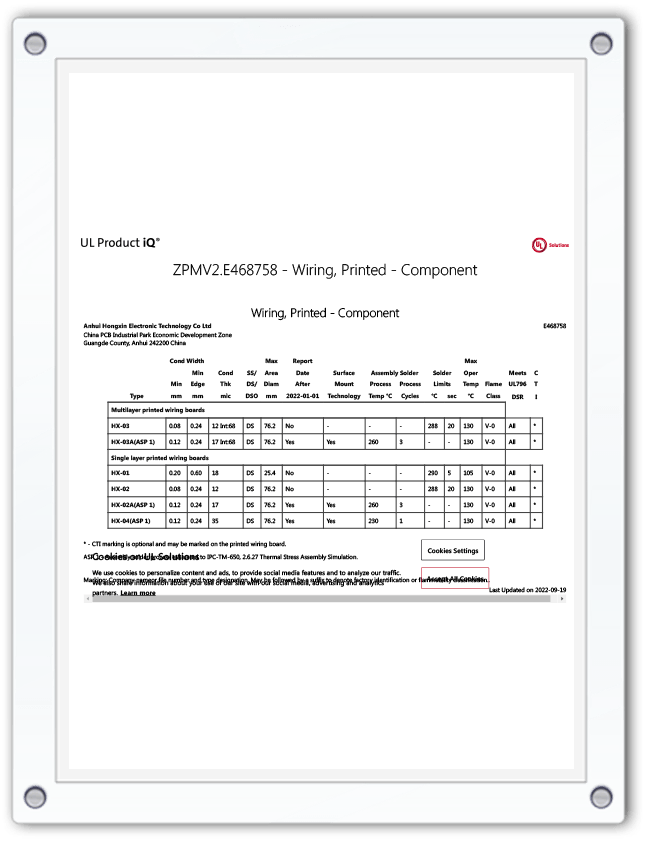

A termékek ISO9001, ISO14001, ISO45001, IATF16949 és UL biztonsági tanúsítvánnyal rendelkeznek, biztosítva minden PCB megbízhatóságát.
Globális értékesítési hálózat és vásárlói elismerés
A szárazföldi Kínától Délkelet-Ázsiáig, Európáig és az Egyesült Államok piacaiig a cég termékeit és szolgáltatásait nagyra értékelik a vásárlók, mind a nagy volumenű megrendeléseket, mind a kis szériás igényeket rugalmasan kezelik.
Az Anhui Hongxin választásával nemcsak nagy pontosságú, nagy megbízhatóságú Flex PCB-ket szerezhet be, hanem gyors reagálást és professzionális testreszabott szolgáltatásokat is élvezhet, szilárd alapot biztosítva termékinnovációjához.
A Flex PCB-k jövőbeli fejlesztési irányai
- Többfunkciós integráció: A jövőben a Flex PCB-ket egyre inkább integrálják merev táblákkal, érzékelőkkel és mikroelektronikai alkatrészekkel, hogy nagyobb sűrűséget és vékonyabb kialakítást érjenek el.
- Intelligens gyártás és gyors prototípuskészítés: Az automatizált gyártás és a nagy pontosságú gyors prototípuskészítés iparági szabványokká válik, lerövidítve a termékfejlesztési ciklusokat.
- Környezetbarát anyagok alkalmazása: Az egyre szigorodó globális környezetvédelmi előírásoknak köszönhetően fokozatosan nő a kereslet a halogénmentes, alacsony hőmérsékletű és újrahasznosítható Flex PCB-k iránt.
Előreláthatólag a Flex PCB-k továbbra is vezető szerepet töltenek be a csúcskategóriás elektronikai terméktervezésben, és a vékony, könnyű és rendkívül megbízható elektronikus eszközök alapvető megoldásává válnak.
GYIK
Q1: Milyen típusú elektronikai termékek alkalmasak Flex PCB-khez?
V: Főleg vékony, rugalmas és rendkívül megbízható jellemzőket igénylő forgatókönyvekben használatosak, mint például okostelefonok, táblagépek, hordható eszközök, autóelektronika, orvosi eszközök és repülőgép-alkalmazások.
2. kérdés: A Flex PCB-k költsége magasabb, mint a merev PCB-ké?
V: A kártyánkénti költség valamivel magasabb lehet, de a teljes rendszerben a Flex PCB-k csökkenthetik a csatlakozókat és a vezetékeket, így helyet takarítanak meg és összeszerelési költségeket takarítanak meg, ami magasabb általános költséghatékonyságot eredményez.
3. kérdés: Az Anhui Hongxin biztosíthat gyors prototípusokat a Flex PCB-k számára?
V: Igen, a vállalat nagy pontosságú gyors prototípus-készítési szolgáltatásokat nyújt, a kétoldalas táblák akár 24 órán belül leszállítása a sürgős projektigények kielégítésére.
4. kérdés: Mik a Flex PCB-k tervezési szempontjai?
V: A tervezési szempontok közé tartozik a hajlítási sugár, az anyag tulajdonságai, a rétegszerkezet, a jel integritása és a hegesztési folyamat. A legjobb, ha tapasztalt mérnökök tervezik és ellenőrzik a terméket.
