Halogénmentes PCB Gyártók

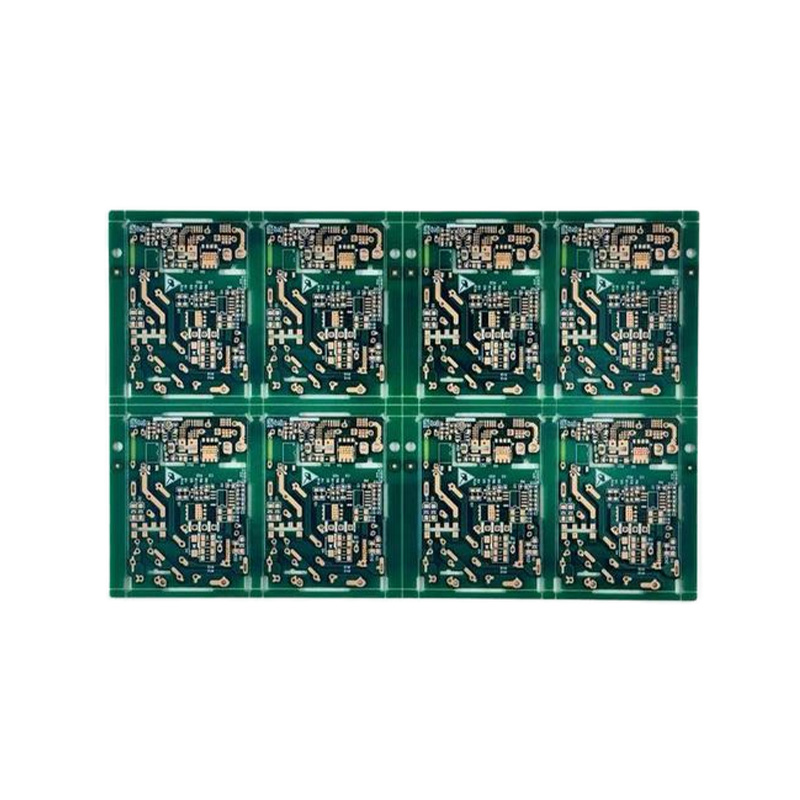

A halogénmentes PCB-k olyan nyomtatott áramköri lapokra (PCB-kre) utalnak, amelyek szubsztrátumai, forrasztómaszk-tintái és egyéb gyártási anyagok halogénelemeket, például klórt és brómot tartalmaznak, amelyek szigorúan megfelelnek a nemzetközi környezetvédelmi szabványoknak. Fő jellemzőjük a halogénmentes vegyületek használata a hagyományos halogén égésgátlók helyett. Az FR-4 és fémfelületek kiváló elektromos és mechanikai tulajdonságainak megőrzése mellett alacsony füstöt érnek el, nem mérgezőek, és égés közben nem bocsátanak ki káros anyagokat, például dioxinokat, kombinálva a magas hőállóságot a környezetbiztonsággal. Ezek a táblák 1-32 rétegű, 0,3-6 mm vastagságú komplex kialakításokat támogatnak, és 3 miles precíziós áramkört tesznek lehetővé. A zöldfelület-kezelési eljárásokkal, például az ólommentes ónpermetezéssel és a nikkelbemerítéssel kombinálva széles körben alkalmazhatók az új energiafelhasználású autóelektronikában, a csúcskategóriás orvosi berendezésekben, az energiatakarékos háztartási készülékekben és az igényes fogyasztói elektronikában. Ezek kulcsfontosságú eszközei a zöld gyártás és az elektronikai ipar fenntartható fejlődésének előmozdításának.

Körülbelül
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Az Anhui Hongxin Electronic Technology Co., Ltd. Kína Halogénmentes PCB Gyártók és Egyedi Halogénmentes PCB Cég. Kína NYÁK Ipari Parkjában található, Guangde Gazdasági Fejlesztési Körzetben, Anhui tartományban. 2013 októberében alapították, gyárunk 20 000 négyzetmétert foglal el, és 110 alkalmazottat foglalkoztat, köztük több mint 7 szakmérnököt, akik több mint 15 éves tapasztalattal rendelkeznek. A cég NYÁK termékei közé tartoznak az 1-32 rétegű lapok, magas Tg-jű lapok, vastag rézű lapok, merev-hajlékony lapok, nagyfrekvenciás lapok, hibrid dielektromos laminált lapok, eltemetett átmenetes lapok, fém alapú lapok és halogénmentes lapok. Nagy pontosságú NYÁK gyors prototípusgyártás elérhető, tömeges megrendelések esetén az egy- és kétoldalas lapok 6-7 napon belül, a 4-8 rétegű lapok 9-20 napon belül, a 10-16 rétegű lapok 20-25 napon belül, a 16-32 rétegű lapok 25-45 napon belül, a HDI lapok 25 napon belül, a kétoldalas prototípusok pedig akár 24 órán belül szállíthatók. Elkötelezettek vagyunk a kiváló minőségű termékek és professzionális szolgáltatások biztosítása iránt a globális ügyfelek számára, és képesek vagyunk nagy mennyiségek és kis tételek szállítására is. Termékeink felületkezelési eljárásai teljes körűek. Az alaphordozó anyagok típusai közé tartozik az FR-1, 22F, CEM-1, CEM-3, FR-4 (magas Tg-vel, halogénmentes stb.), nagyfrekvenciás lapok és fém hordozók. Minden terméktípus rendelkezik ISO9001, ISO14001, ISO45001, IATF16949 nemzetközi minőségirányítási rendszer tanúsítvánnyal, valamint UL biztonsági tanúsítvánnyal. Értékesítési hálózatunk a belföldi területektől Délkelet-Ázsiáig, Európáig és Amerikáig terjed. Az éles piaci versenyben mindig magas elismerést kaptunk az ügyfelektől.
Kitüntető oklevél
  • NQA
  • UL tanúsítvány
  • Terméktanúsítás
  • Terméktanúsítás
Hírek
Halogénmentes PCB Iparági ismeretek

Melyek a halogénmentes PCB-k fő előnyei a nagy teljesítményű alkalmazásokban?

A gyorsan fejlődő elektronikai iparban a környezetvédelmi aggályok a biztonságosabb, fenntarthatóbb anyagok iránti kereslet növekedéséhez vezettek. Az egyik ilyen anyag, amely jelentős figyelmet kap az halogénmentes PCB (Nyomtatott áramkör). A környezetvédelmi előírások és szabványok szigorodásával a halogénmentes anyagokra való átállás elengedhetetlenné vált a megfelelőség biztosítása és a környezeti hatások csökkentése érdekében.

A halogénmentes PCB-k megértése

A halogénmentes PCB olyan nyomtatott áramköri lapra utal, amely nem tartalmaz halogéneket, különösen klórt (Cl), brómot (Br), jódot (I) vagy fluort (F). A PCB-anyagokban használt hagyományos égésgátlókban gyakran előforduló halogének hőnek vagy tűznek kitéve környezeti veszélyt jelentenek, és mérgező gázokat bocsátanak ki. Ezek a gázok hozzájárulhatnak a levegőszennyezéshez, az ózonréteg leromlásához és más ökológiai problémákhoz. Azáltal, hogy kiiktatják a halogéneket az anyagokból, a halogénmentes PCB-k biztonságosabb, környezetbarátabb alternatívát kínálnak.

A halogénmentes PCB-ket jellemzően speciális gyanták, például epoxi és poliimid felhasználásával gyártják, amelyek mentesek halogénezett vegyületektől. Ezek az anyagok megfelelnek a nemzetközi környezetvédelmi szabványoknak, mint például a RoHS (Restriction of Hazardous Substances), és megfelelnek az elektronikában használt veszélyes anyagokra vonatkozó növekvő szabályozásnak.

A halogénmentes PCB-k előnyei

A halogénmentes PCB-k felé való elmozdulást számos fő előny vezérli:

  1. Környezeti hatás : A halogénmentes PCB-k alkalmazásának egyik elsődleges oka az elektronikai hulladék környezeti hatásának minimalizálása. A halogénezett égésgátlók káros vegyi anyagokat bocsáthatnak ki, ha elégetik vagy nem megfelelően ártalmatlanítják őket. A halogénmentes alternatívák biztosítják, hogy a termékek újrahasznosíthatók legyenek anélkül, hogy hozzájárulnának a környezet szennyezéséhez.

  2. Egészség és biztonság : Azáltal, hogy a PCB-anyagokból kivonják a halogéneket, a halogénmentes lapok hozzájárulnak a biztonságosabb munkakörülményekhez a gyártás és az összeszerelés során. Ezenkívül csökkentik a mérgező kibocsátások kockázatát tüzek vagy nagy hőség esetén.

  3. Szabályzatnak való megfelelés : Az olyan előírások szigorodásával, mint az RoHS és a WEEE (Waste Electrical and Electronic Equipment), a gyártók egyre inkább kötelesek halogénmentes anyagokat elfogadni, hogy megfeleljenek a megfelelőségi szabványoknak. A halogénmentes PCB-k elengedhetetlenek a szigorú környezetvédelmi törvények mellett piacra kerülő termékekhez.

  4. Megbízhatóság javítása : A halogénmentes PCB-k gyakran jobb teljesítményt mutatnak, különösen a nagyfrekvenciás alkalmazásokban és olyan területeken, ahol a PCB magas hőmérsékletnek van kitéve. Ezek a táblák jobban ellenállnak az idő múlásával szembeni leromlásnak, és ellenállnak a zordabb működési feltételeknek is.

  5. Piaci kereslet : Ahogy a fogyasztók és a vállalkozások egyre inkább környezettudatosak, egyre nagyobb az igény a zöld és fenntartható termékek iránt. A halogénmentes PCB-k versenyelőnyt jelenthetnek az olyan iparágakban, mint az autóelektronika, az orvosi eszközök és a fogyasztói elektronika, ahol nagyra értékelik a környezeti felelősséget.

Halogénmentes PCB anyagok és technológiák

A halogénmentes PCB-k gyártása olyan speciális anyagok és technológiák alkalmazását foglalja magában, amelyek helyettesítik a halogénezett vegyületeket, miközben megőrzik a tábla integritását és funkcionalitását. A halogénmentes PCB-khez általánosan használt anyagok közül néhány:

  1. Halogénmentes epoxigyanták : Ezeket a gyantákat általában halogénmentes PCB-k gyártására használják. Jó elektromos szigetelést, magas hőstabilitást és kiváló vegyszerállóságot kínálnak halogénezett égésgátlók használata nélkül.

  2. Poliimid laminátumok : A poliimid egy másik halogénmentes anyag, amelyet gyakran használnak nagyfrekvenciás és magas hőmérsékletű alkalmazásokban. Kiváló hőstabilitást, nagy szilárdságot és jó elektromos tulajdonságokat biztosít.

  3. Alacsony halogéntartalmú vagy halogénmentes égésgátlók : Egyes esetekben a gyártók nem halogénezett égésgátlókat vagy alacsony halogéntartalmú vegyületeket használnak a hagyományos brómozott vagy klórozott égésgátlók helyettesítésére a PCB alapanyagokban.

  4. Üvegszál erősítésű kompozitok : A halogénmentes PCB-k esetében az üvegszálakat gyakran halogénmentes gyantákkal kombinálják a mechanikai tulajdonságok javítása és a tartós teljesítmény biztosítása érdekében.

A halogénmentes PCB-k legfontosabb alkalmazásai

A halogénmentes PCB-ket számos alkalmazásban használják, beleértve, de nem kizárólagosan:

  1. Szórakoztató elektronika : Mivel az elektronikai gyártók a fenntarthatósági célok elérésére törekednek, a halogénmentes PCB-k szabványossá válnak az olyan fogyasztói termékeknél, mint az okostelefonok, laptopok és hordható eszközök.

  2. Autóelektronika : Az autóiparban a halogénmentes PCB-k kulcsfontosságúak az elektronikus rendszerek biztonságának és megbízhatóságának biztosításában, különösen az elektromos járművekben (EV) és az autonóm járművekben, amelyekre szigorúbb környezetvédelmi előírások vonatkoznak.

  3. Orvosi elektronika : Az olyan eszközökhöz, mint az orvosi képalkotó berendezések, diagnosztikai eszközök és hordható egészségügyi monitorok, halogénmentes PCB-kre van szükség ahhoz, hogy megfeleljenek a szabályozási szabványoknak és biztosítsák a betegek biztonságát.

  4. Ipari vezérlőrendszerek : A halogénmentes PCB-k ideálisak a zord környezetben működő ipari elektronikához, mint például az energiatermeléshez, a vezérlőrendszerekhez és az automatizálási berendezésekhez.

  5. Távközlés : A halogénmentes PCB-ket kommunikációs eszközökben, például útválasztókban, kapcsolókban és cellatornyokban használják, ahol ellenállniuk kell a magas frekvenciának és hőmérsékletnek anélkül, hogy leromlanak.

Gyártási folyamat halogénmentes PCB-k számára

A termelés halogénmentes PCBs több alapvető lépést követ, amelyek magukban foglalják:

  1. Anyag kiválasztása : A folyamat első lépése a halogénmentes alapanyagok kiválasztása. Ezeknek az anyagoknak meg kell felelniük bizonyos teljesítmény- és környezetvédelmi szabványoknak.

  2. Tervezés és prototípuskészítés : Az anyagok kiválasztása után megkezdődik a PCB tervezési folyamata. A mérnökök elkészítik a nyomtatott áramköri lap elrendezését, biztosítva, hogy a tervezés megfeleljen a speciális elektromos, termikus és mechanikai követelményeknek.

  3. Rétegezés és laminálás : A többrétegű halogénmentes PCB-k esetében a réz és a halogénmentes dielektromos anyagok rétegeit hő és nyomás hatására egymáshoz laminálják, hogy létrehozzák a PCB-t.

  4. Rézkarc és fúrás : A laminálás után a táblán maratási és fúrási folyamatokat végeznek, hogy elektromos csatlakozásokat és átmeneteket hozzanak létre a jeltovábbításhoz.

  5. Felületkezelés : Annak biztosítására, hogy a PCB készen álljon a forrasztásra, olyan felületkezelési eljárásokat kell alkalmazni, mint az aranyozás, az OSP (szerves forrasztási védőszerek) vagy más felületkezelés.

  6. Tesztelés és ellenőrzés : A szigorú tesztelés és ellenőrzés kulcsfontosságú ennek biztosításához halogénmentes PCBs megfelel minden minőségi és teljesítmény szabványnak.

Miért válassza a Hongxint?

  • Halogénmentes PCB-k terén szerzett szakértelem : Az Anhui Hongxin Electronic Technology Co., Ltd. halogénmentes PCB-k széles választékának gyártására specializálódott, beleértve az 1-32 rétegű táblákat, a magas Tg-értékű táblákat, a merev-flex lapokat stb.

  • Átfogó termékkínálat : A vállalat a halogénmentes PCB-k számára testreszabott megoldásokkal kínál különféle iparágakat, beleértve az autógyártást, az orvostudományt, a távközlést és még sok mást.

  • Fejlett gyártási képességek : A Hongxin élvonalbeli gyártási technikákat kínál, például fejlett felületkezelési eljárásokat és egyedi tervezéseket, amelyek kiváló minőségű és megbízható halogénmentes PCB termékeket biztosítanak.

  • Minőségbiztosítás : Az ISO9001, ISO14001 és IATF16949 tanúsítvánnyal a Hongxin biztosítja, hogy minden termék megfeleljen a szigorú nemzetközi minőségi szabványoknak.

  • Elkötelezettség a fenntarthatóság mellett : A Hongxin halogénmentes PCB-i megfelelnek a környezetbarát elveknek, és olyan fenntartható megoldást kínálnak, amely támogatja a teljesítményt és a környezeti felelősségvállalást.

  • Versenyképes árképzés : Közvetlen gyári értékesítésen keresztül a Hongxin kiváló minőségű halogénmentes PCB-ket kínál versenyképes áron, biztosítva ezzel a költséghatékonyságot ügyfelei számára.

A Hongxin választásával az ügyfelek a csúcskategóriás halogénmentes PCB-k előnyeit élvezhetik, amelyek kielégítik a környezetbarát elektronika iránti növekvő keresletet a különböző csúcstechnológiai területeken.

Következtetés

A halogénmentes PCB-k felé való elmozdulás döntő lépést jelent az elektronikai ipar fenntarthatóság és környezeti felelősségvállalás iránti elkötelezettségében. A szabályozási szabványok szigorodásával és a környezettudatosság növekedésével a halogénmentes PCB-k az elektronikai termékek alapvető összetevőjévé válnak a különböző iparágakban. A halogénmentes PCB-k választásával a vállalatok nemcsak az előírások betartását biztosítják, hanem hozzájárulnak egy biztonságosabb, fenntarthatóbb technológia fejlesztéséhez is.
