Egyedi Nagy sebességű PCB

Otthon / Termékek / PCB / Nagy sebességű PCB

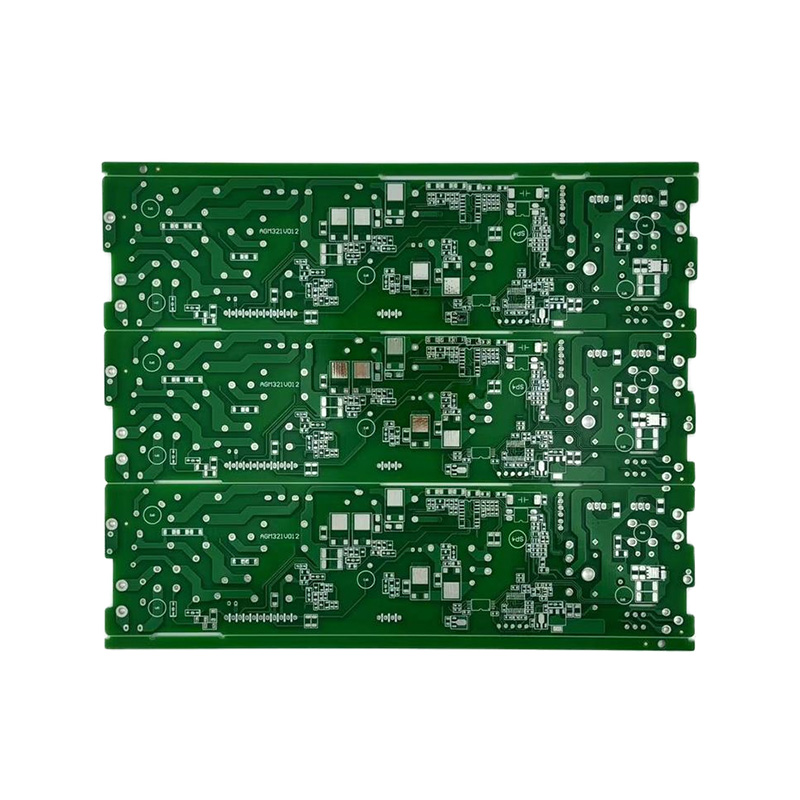

Nagy sebességű PCB Gyártók

A nagy sebességű PCB-k speciális áramköri lapok, amelyeket kifejezetten a gigahertzes szint feletti nagy sebességű digitális jelek feldolgozására terveztek. Alapvető céljuk a jel integritásának biztosítása az impedancia pontos szabályozásával, valamint a jelveszteség és késleltetés csökkentésével. Ezek a táblák sokféle hordozón alapulnak, beleértve az FR-4-et, a nagyfrekvenciás anyagokat, a kerámiát és a fémhordozókat. Kiváló elektromos teljesítménnyel és hőkezelési képességekkel rendelkeznek, és szerkezetük az egyrétegűtől a komplex kialakításig terjed, egészen 32 rétegig. Speciális folyamatokat is támogatnak, mint például a merev-flex. Az ultrafinom vonalakkal és a 0,075 mm-es térközökkel, a 10:1-es nagy oldalarányú fúrási technológiával és a különféle felületkezelésekkel, mint például a nikkel-merítésű arany és az OSP hatékonyan kezelhetik a csillapítási és áthallási problémákat a nagyfrekvenciás jelátvitelben. Elsősorban olyan alapvető területeken használják őket, mint például az adatközponti szerverek, csúcskategóriás útválasztók, mesterséges intelligencia-gyorsító kártyák és szuperszámítógépek, amelyek szigorú adatátviteli sebességre és stabilitásra vonatkoznak.

Körülbelül
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Az Anhui Hongxin Electronic Technology Co., Ltd. Kína Nagy sebességű PCB Gyártók és Egyedi Nagy sebességű PCB Cég. Kína NYÁK Ipari Parkjában található, Guangde Gazdasági Fejlesztési Körzetben, Anhui tartományban. 2013 októberében alapították, gyárunk 20 000 négyzetmétert foglal el, és 110 alkalmazottat foglalkoztat, köztük több mint 7 szakmérnököt, akik több mint 15 éves tapasztalattal rendelkeznek. A cég NYÁK termékei közé tartoznak az 1-32 rétegű lapok, magas Tg-jű lapok, vastag rézű lapok, merev-hajlékony lapok, nagyfrekvenciás lapok, hibrid dielektromos laminált lapok, eltemetett átmenetes lapok, fém alapú lapok és halogénmentes lapok. Nagy pontosságú NYÁK gyors prototípusgyártás elérhető, tömeges megrendelések esetén az egy- és kétoldalas lapok 6-7 napon belül, a 4-8 rétegű lapok 9-20 napon belül, a 10-16 rétegű lapok 20-25 napon belül, a 16-32 rétegű lapok 25-45 napon belül, a HDI lapok 25 napon belül, a kétoldalas prototípusok pedig akár 24 órán belül szállíthatók. Elkötelezettek vagyunk a kiváló minőségű termékek és professzionális szolgáltatások biztosítása iránt a globális ügyfelek számára, és képesek vagyunk nagy mennyiségek és kis tételek szállítására is. Termékeink felületkezelési eljárásai teljes körűek. Az alaphordozó anyagok típusai közé tartozik az FR-1, 22F, CEM-1, CEM-3, FR-4 (magas Tg-vel, halogénmentes stb.), nagyfrekvenciás lapok és fém hordozók. Minden terméktípus rendelkezik ISO9001, ISO14001, ISO45001, IATF16949 nemzetközi minőségirányítási rendszer tanúsítvánnyal, valamint UL biztonsági tanúsítvánnyal. Értékesítési hálózatunk a belföldi területektől Délkelet-Ázsiáig, Európáig és Amerikáig terjed. Az éles piaci versenyben mindig magas elismerést kaptunk az ügyfelektől.
Kitüntető oklevél
  • NQA
  • UL tanúsítvány
  • Terméktanúsítás
  • Terméktanúsítás
Hírek
Nagy sebességű PCB Iparági ismeretek

A milliméteres hullám meghódítása: mély merülés a nagy sebességű PCB technológiában

A modern elektronika teljesítménye, az 5G bázisállomásoktól a fejlett vezető-segítő rendszerekig egy kritikus összetevőn múlik: Nagy sebességű PCB . Ahogy a jelfrekvenciák a több gigahertzes és milliméteres hullámtartományba emelkednek, a nyomtatott áramköri lap fizikai tulajdonságai a rendszer sikerének elsődleges tényezőjévé válnak. Ez a cikk a nagy sebességű nyomtatott áramköri lapok tervezéséhez és gyártásához szükséges alapvető technológiákat, anyagtudományt és gyártási pontosságot tárja fel, a vezető gyártók, például az Anhui Hongxin Electronic Technology Co., Ltd. képességeire támaszkodva.

Anyagtudomány: A jelintegritás alapja

A 10 GHz feletti frekvenciákon a hagyományos FR-4 anyagok gyakran elmaradnak a nagyobb jelveszteség és az instabil dielektromos tulajdonságok miatt. A megfelelő hordozó kiválasztása az első és legfontosabb lépés.

Paraméter FR-4 szabvány Nagyfrekvenciás anyag Hatás a teljesítményre
Dielektromos állandó (Dk) 4,5 - 5,0 3,0 - 4,5 Az alacsonyabb Dk gyorsabb jelterjedést tesz lehetővé és csökkenti a jel késleltetését.
Disszipációs tényező (Df) 0,015 - 0,025 0,002 - 0,004 Az alacsonyabb Df jelentősen csökkenti a jel csillapítását (vesztését), ami döntő fontosságú a hosszú nyomok esetében.
Üvegátmeneti hőmérséklet (Tg) 130-140 °C > 170°C (Magas Tg) A magasabb Tg biztosítja, hogy a tábla mérete stabil marad a forrasztás és a magas hőmérsékletű működés során.

A legnagyobb teljesítményt igénylő alkalmazásokhoz a hibrid dielektromos laminált lapok kínálnak optimális megoldást. Ezek a kártyák stratégiailag egyesítik a kritikus jelrétegekben található nagyfrekvenciás anyagokat a költséghatékonyabb FR-4-gyel a táp- vagy földi rétegekben, egyensúlyba hozva a teljesítményt a gyártási költségekkel.

Az impedanciaszabályozás művészete

A nagy sebességű tervezésben a jelnyomok impedanciájának szabályozása nem alku tárgya. A nem illeszkedő impedancia jelvisszaverődéshez vezet, ami adatsérülést és rendszerhibát okoz. A pontos impedanciaszabályozás elérése szigorú gyártási tűréseket igényel.

  • Cél impedancia: Az általános egyvégű impedancia 50 Ω, míg a differenciálpárok gyakran 90 Ω vagy 100 Ω.
  • Impedancia tolerancia: A szabványos tűrés ±10%. Nagy teljesítményű alkalmazásokhoz szigorúbb, ±7%-os vagy akár ±5%-os tűrés szükséges.
  • Főbb tényezők: A végső impedancia a nyomszélesség, a nyommagasság, a dielektromos vastagság és az anyag Dk függvénye. A gyártóknak pontosan szabályozniuk kell ezeket a változókat.

Az olyan vállalatok, mint az Anhui Hongxin Electronic Technology Co., Ltd., tapasztalt mérnökeikkel együtt fejlett szimulációs eszközöket és szigorúan ellenőrzött folyamatokat alkalmaznak annak biztosítására, hogy minden gyártott tábla minden rétegben megfeleljen a megadott impedanciaprofilnak.

Agilis gyártás: a prototípustól a gyártásig

Az innováció sebessége ugyanolyan agilis gyártási reakciót követel meg. A gyors prototípus, majd a tömeggyártásra való méretezés képessége kulcsfontosságú versenyelőny.

Tipikus gyártási átfutási idők:

  • Kétoldalas prototípuskészítés: Akár 24 óra.
  • 4-8 rétegű tábla (térfogat): 9-20 nap.
  • 10-16 rétegű táblák (kötet): 20-25 nap.
  • HDI táblák (hangerő): 25 napon belül.

Ezt az agilitást egy átfogó gyártási lábnyom támogatja, beleértve a 20 000 négyzetméteres gyárat és a teljes felületkezelési folyamatokat, amelyek lehetővé teszik mind a kis szériás gyors prototípuskészítést, mind a nagy volumenű gyártást a minőség feláldozása nélkül.

Megbízhatóság és tanúsítás: megfelel az iparági szabványoknak

Az autóiparban és az ipari szektorban történő nagy téttel rendelkező alkalmazásokhoz a nagy sebességű PCB-nek többnek kell lennie, mint pusztán elektromosan megbízhatónak; rendkívül megbízhatónak és szigorú nemzetközi szabványoknak megfelelő tanúsítvánnyal kell rendelkeznie.

  • IATF 16949: Ez a tanúsítvány az autóipar aranystandardja, amely a minőségirányítás, a hibamegelőzés és a folyamatos fejlesztés iránti elkötelezettséget bizonyítja.
  • UL tanúsítás: Biztosítja, hogy a termék megfeleljen a biztonsági és gyúlékonysági szabványoknak, például az UL 94V-0 besorolásnak a lángállóság tekintetében.
  • Anyagmegfelelőség: A magas Tg-tartalmú és halogénmentes anyagok felhasználása megfelel a magas hőmérsékleti megbízhatóságnak és a környezetvédelmi előírásoknak.

A gyártó tanúsítványportfóliója, beleértve az ISO9001, ISO14001 és IATF16949 tanúsítványokat, egyértelműen jelzi, hogy képes megbízható, kiváló minőségű, nagy sebességű PCB-ket szállítani a globális piacokra.

GYIK

Mi a különbség a szabványos PCB és a nagy sebességű PCB között?

Az elsődleges különbség az anyagválasztásban és a gyártási pontosságban rejlik. A gyakran FR-4-ből készült szabványos PCB-t alacsonyabb frekvenciájú alkalmazásokhoz tervezték, ahol a jelvesztés és a dielektromos stabilitás kevésbé kritikus. A Nagy sebességű PCB speciális laminátumokat használ alacsonyabb és stabilabb dielektromos állandóval (Dk) és sokkal alacsonyabb disszipációs tényezővel (Df), hogy minimalizálja a jelveszteséget magas frekvenciákon. Ezenkívül a nagy sebességű PCB-k sokkal szigorúbb gyártási tűréseket igényelnek az impedancia-szabályozás, a nyomkövetési geometria és a rétegregisztráció tekintetében a jel integritásának biztosítása érdekében. Elengedhetetlenek az olyan alkalmazásokhoz, mint az 5G, a nagy sebességű számítástechnika és a fejlett radarrendszerek.

Miért olyan kritikus az impedancia szabályozás a nagy sebességű PCB tervezésben?

Az impedancia szabályozása kritikus fontosságú, mert biztosítja, hogy a PCB nyomkövetési impedanciája megegyezzen a forrás (például egy adó chip) és a terhelés (például egy vevő chip) impedanciájával. Impedancia eltérés esetén a jel egy része visszaverődik a forráshoz, ahelyett, hogy a vevőhöz továbbítaná. Ezek a visszaverődések jeltorzulást, csengetést és adathibákat okoznak, amelyek teljes rendszerhibához vezethetnek. A nagy sebességű digitális és nagyfrekvenciás analóg áramkörökben még a kis visszaverődések is romboló hatásúak lehetnek, így a precíz impedanciaszabályozás (pl. 100Ω ±10% differenciálpárnál) alapvető követelmény a működő termékkel szemben.

Mikor használjak Rogers anyagot az FR-4 helyett a PCB-hez?

Érdemes megfontolni a Rogers anyag használatát az FR-4 helyett, ha az alkalmazás jellemzően 2-5 GHz feletti működési frekvenciákat tartalmaz, ahol a jelvesztés jelentős problémát jelent. A Rogers vagy más nagyfrekvenciás laminátum szükségességének főbb mutatói a következők:

  • Magas frekvencia: Olyan alkalmazások, mint az 5G (mmWave), az autóradar (77 GHz) és a nagy sebességű serdes (10 Gbps felett).
  • Szigorú jelintegritási követelmények: Amikor a tervezés minimális jelcsillapítást és alacsony torzítást igényel hosszú nyomhosszon.
  • Szigorú tolerancia Dk-n: A Rogers anyagok sokkal szigorúbb tűrést biztosítanak a dielektromos állandóval szemben, ami elengedhetetlen a kiszámítható impedancia és a teljesítmény szempontjából összetett RF és mikrohullámú áramkörökben.

Míg az FR-4 költséghatékonyabb, minden nagyfrekvenciás, teljesítménykritikus alkalmazás esetén Rogers-anyagba kell fektetni, hogy a termék a tervezett módon működjön.

Melyek a legfontosabb szempontok a nagy sebességű nyomtatott áramköri lapok felületkezelésének kiválasztásánál?

A nagy sebességű PCB felületkezelésének megválasztása befolyásolja a forraszthatóságot, az eltarthatóságot, a megbízhatóságot és még a nagyfrekvenciás teljesítményt is. A legfontosabb szempontok a következők:

  • ENIG (elektromos nikkelmerítési arany): Sima, sík felületet kínál, amely alkalmas finom osztású alkatrészekhez, és hosszú eltarthatóságot biztosít. A nikkelréteg azonban egy kicsit "keményebb" lehet a forrasztáshoz, és nagyon magas frekvenciákon jelveszteséget okozhat.
  • ENEPIG (elektromos nikkel, elektromentes palládium bemerítési arany): Prémium kivitelnek tekinthető. A palládiumgát megakadályozza a nikkel migrációját, és rendkívül megbízható, forrasztható felületet biztosít kiváló nagyfrekvenciás teljesítménnyel, így ideális az igényes alkalmazásokhoz.
  • OSP (Organic Solderability Preservative): Költséghatékony, sík felület, amely nagyon barátságos forrasztáshoz. Mindazonáltal korlátozott az eltarthatósági ideje (általában 6-12 hónap), és nem alkalmas olyan alkalmazásokhoz, amelyek többszörös visszafolyási ciklust vagy huzalkötést igényelnek.

A legtöbbnek Nagy sebességű PCB Az ENIG egy gyakori és megbízható választás, míg az ENEPIG a legkritikusabb, nagy megbízhatóságú és nagyon magas frekvenciájú tervekhez van kiválasztva.
