Hogyan befolyásolja a PCB fém szubsztrátumok használata az elektronikai alkatrészek megbízhatóságát?
A modern elektronika területén a nyomtatott áramköri lapok (PCB-k) jelentőségét nem lehet túlbecsülni. Szinte minden elektronikai eszköz gerincét képezik, lehetővé téve az elektromos alkatrészek megfelelő csatlakoztatását, és elősegítve a zökkenőmentes működést. A PCB-k különféle típusai közül PCB fém hordozó s jelentős figyelmet kapott, különösen a nagy teljesítményű alkalmazásokban.

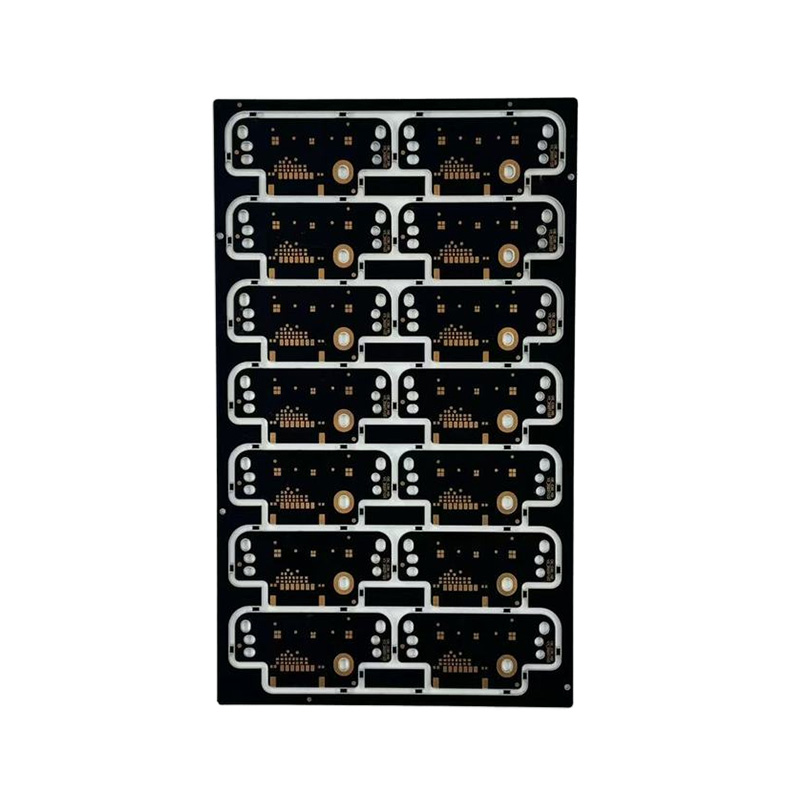

A NYÁK fémhordozó egy olyan nyomtatott áramköri lap, amely fém alapanyagot használ alapjaként, nem pedig a hagyományos szálas anyagokat, amelyeket általában a szabványos PCB-ekhez használnak. Ezek a fém hordozók úgy készülnek, hogy egy fém alapot a szigetelő réteggel és a rézréteggel kombinálnak, amely a tényleges áramkört alkotja. Az aljzatokhoz használt közönséges fémek közé tartozik az alumínium, a réz és az acél, de az alumínium messze a legelterjedtebb kiváló hővezető képessége, költséghatékonysága és könnyűsége miatt.
Mitől különböznek a PCB fém szubsztrátumok?
A hőkezelés az egyik legfontosabb ok, amiért a fém szubsztrátokat előnyben részesítik a hagyományos PCB-kkel szemben. A modern elektronikus eszközök hőt termelnek, és a nagy teljesítményű alkalmazásokban ennek a hőnek a kezelése kulcsfontosságú a teljesítmény és a megbízhatóság megőrzéséhez. A fém hordozók segítenek a hő hatékonyabb elvezetésében, megakadályozzák a túlmelegedést és biztosítják az alkatrészek hosszú élettartamát. Ez különösen fontos a teljesítményelektronikában, a LED-es világításban, az autóelektronikában és a nagyfrekvenciás kommunikációs rendszerekben.
Íme a PCB fémhordozók összehasonlítása a hagyományos PCB-kkel:
| Tulajdon | Szabványos PCB | PCB fém szubsztrát |
| Anyag | FR-4, CEM-1, CEM-3 | Alumínium, réz, acél |
| Hővezetőképesség | Alacsony | Magas (akár 200 W/m·K) |
| Költség | Alacsonyer | Magasabb |
| Mechanikai szilárdság | Mérsékelt | Erős (főleg alumíniummal) |
| Alkalmazások | Szórakoztató elektronika, alacsony fogyasztás | Nagy teljesítményű alkalmazások, LED világítás, autóipar, teljesítményelektronika |
| Súly | Fény | Nehéz (a használt fémtől függően) |
A fém hordozó és a hagyományos PCB közötti választás gyakran a teljesítménykövetelményeken múlik, különösen a hőkezelés és a tartósság tekintetében.
PCB fém szubsztrátumok alkalmazásai
A PCB fém szubsztrátumokat elsősorban olyan alkalmazásokban használják, ahol a hatékony hőelvezetés kulcsfontosságú. Íme néhány iparág, amelyek számára előnyös a PCB fémhordozók használata:
-
LED világítás : A nagy teljesítményű LED-lámpák sok hőt termelnek. A fém alapú PCB használata jobb hőelvezetést tesz lehetővé, és biztosítja a LED-alkatrészek hosszú élettartamát.
-
Teljesítményelektronika : Az olyan eszközök, mint a teljesítményátalakítók, inverterek és teljesítményerősítők, jelentős mennyiségű hőt termelnek. A fém hordozó segít szabályozni a hőmérsékletet és megakadályozza az érzékeny alkatrészek sérülését.
-
Autóelektronika : A modern járművek összetett elektronikára támaszkodnak a vezérlőrendszerekhez, érzékelőkhöz és egyebekhez. A fém hordozók biztosítják, hogy ezek a rendszerek még szélsőséges hőmérsékleten és rezgések mellett is működőképesek maradjanak.
-
Nagyfrekvenciás kommunikáció : Fémhordozókat használnak nagyfrekvenciás áramkörökben, ahol a jelintegritás és a hőkezelés egyaránt kritikus.
-
Ipari alkalmazások : A nagy teljesítményű kezelést és hőelvezetést igénylő berendezések, mint például az ipari gépek, PCB fém hordozót használnak a megbízható működés érdekében.
Miért válasszon fém hordozót a hagyományos PCB-k helyett?
-
Kiváló hővezetőképesség : A fémhordozók fő előnye a hagyományos üvegszálas PCB-kkel szemben a magas hővezető képességük. Ez elengedhetetlen a nagy teljesítményű alkalmazásokban, ahol a felmelegedés károsíthatja az elektronikus alkatrészeket.
-
Mechanikai szilárdság : A fémfelületek nagyobb mechanikai szilárdságot és stabilitást biztosítanak a hagyományos FR-4 táblákhoz képest. Ez különösen fontos zord környezetben, ahol gyakori a vibráció és a mechanikai igénybevétel.
-
Fényweight yet Durable : Az alumínium alapú hordozók könnyűek, mégis nagy tartósságot és korrózióállóságot kínálnak, így ideálisak olyan alkalmazásokhoz, amelyek mind szerkezeti integritást, mind hőelvezetést igényelnek.
-
Hosszabb élettartam : A fémhordozók a hő hatékony elvezetésével meghosszabbítják az alkatrészek élettartamát, csökkentik a meghibásodási arányt és biztosítják a hosszú távú megbízhatóságot.
-
Költség-Effective : Míg a fémhordozók drágábbak lehetnek, mint a hagyományos PCB-k, a hosszú távú előnyök – például a jobb teljesítmény, a kisebb meghibásodási arány és az energiahatékonyság – gyakran indokolják a magasabb kezdeti beruházást.
A PCB fém szubsztrátumok főbb jellemzői
-
Hőteljesítmény : A fém hordozók lényegesen nagyobb hővezető képességgel rendelkeznek, mint a hagyományos PCB-k, az alumínium hordozók általában a legjobb egyensúlyt kínálják a költség, a súly és a hőkezelés között.
-
Elektromos leválasztás : A fém alap és a réz áramkör közötti szigetelőréteg biztosítja az elektromos szigetelést, ami döntő fontosságú a nagy teljesítményű áramkörök teljesítményének megőrzésében.
-
Mechanikai szilárdság : A fém hordozók nagyobb mechanikai szilárdságot és stabilitást biztosítanak a hagyományos PCB-ekhez képest, ami döntő lehet a hosszú távú tartósságot igénylő alkalmazásokban.
-
Felületkezelési beállítások : Csakúgy, mint a hagyományos PCB-k, a fémfelületek is kezelhetők különféle felületkezeléssel, beleértve a HASL-t (Hot Air Solder Leveling), az OSP-t (Organic Solderability Preservative) és az ENIG-t (elektromos nikkelbemerítési arany), az alkalmazás követelményeitől függően.
Az Anhui Hongxin Electronic Technology Co., Ltd. az egyik vezető gyártó, amely különféle típusú PCB-kre szakosodott, beleértve a PCB fémhordozókat is. A cég termékpalettája 1-32 rétegű táblákat, magas Tg-értékű táblákat, vastag rézlemezeket, merev-flex táblákat stb. Ezek közül a fémalapú PCB-k kiemelkednek magas hővezető képességük és mechanikai szilárdságuk miatt.
Az Anhui Hongxin nagy pontosságú PCB gyors prototípuskészítést kínál, és gyorsan szállít tömeges megrendeléseket egy- és kétoldalas táblákhoz, 4-8 rétegű táblákhoz, HDI táblákhoz stb. Ez a rugalmasság és gyorsaság teszi a vállalatot előnyben részesített partnerré a kiváló minőségű és gyors átfutású PCB-ket igénylő iparágakban.
Ezen túlmenően a cég kiváló minőségű alapanyagokat, például FR-1, CEM-1, CEM-3, FR-4, és fém hordozóanyagokat használ termékeiben, biztosítva, hogy megfeleljenek a különféle nagy teljesítményű alkalmazások szigorú követelményeinek.
Következtetés
Összefoglalva, a PCB fémhordozók a modern elektronika nélkülözhetetlen összetevői, kiváló hőkezelést, fokozott tartósságot és mechanikai szilárdságot biztosítanak. Alkalmazásuk a LED-es világítástól a teljesítményelektronikáig és az autóipari rendszerekig terjedő iparágakban bemutatja sokoldalúságukat és fontosságukat az elektronikus eszközök optimális teljesítményének biztosításában.
