Tervezés a hatékonyság érdekében: Átfogó útmutató a nagy teljesítményű PCB-technológiához

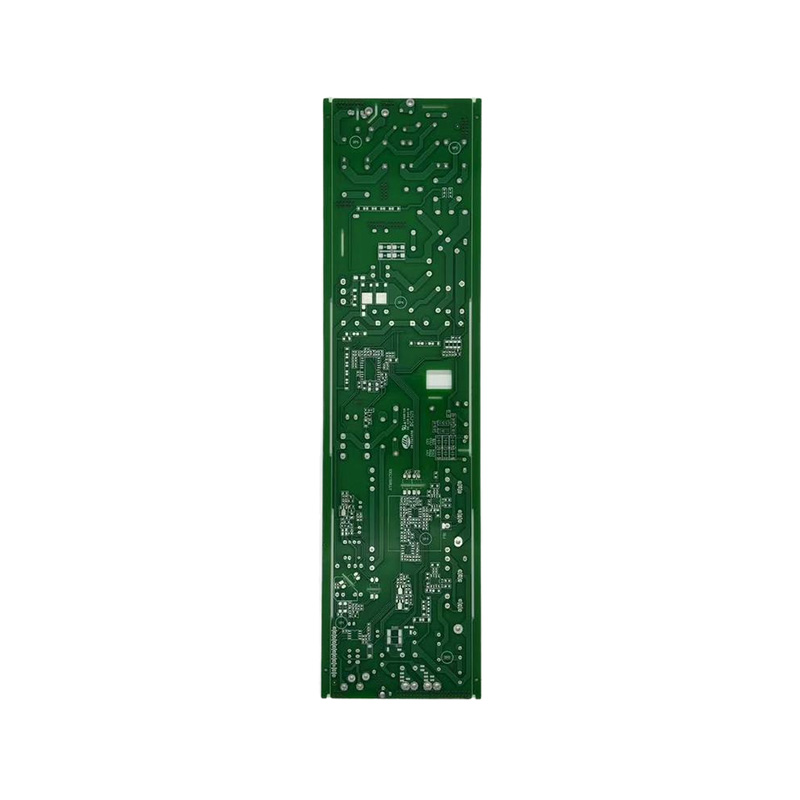

A modern elektronika területén a jelentős elektromos energia hatékony és megbízható kezelése a legfontosabb. A Nagy teljesítményű PCB az ilyen alkalmazások tervezési alapja, a LED-es világítástól és a tápegységektől az elektromos jármű inverterekig és az ipari motorvezérlőkig. A szabványos áramköri lapokkal ellentétben ezeket a speciális PCB-ket úgy tervezték, hogy kezeljék a nagy áramerősségeket, jelentős hőt vezessenek el, és megbízhatóan működjenek nagy igénybevételű elektromos és termikus igénybevétel mellett is. Ez az útmutató a nagy teljesítményű teljesítményelektronikát meghatározó kritikus tervezési szempontokat, anyagtudományt és gyártási folyamatokat tárgyalja.
Hőkezelés: A nagy teljesítményű PCB tervezés magja
Minden nagy teljesítményű alkalmazásban az elsődleges kihívás a hő. A túlzott hőhatás tönkreteszi az alkatrészeket, csökkenti az élettartamot, és katasztrofális meghibásodást okozhat. Ezért a hatékony hőkezelés nem csupán jellemző, hanem szükséglet is.
Főbb hőtervezési paraméterek
- Réz vastagság: Uncia per négyzetláb (oz/ft²) mértékegységben mérve a vastagabb réznyomok több áramot szállítanak, kisebb ellenállás mellett. A szabványos táblák 1 uncia (35 µm), míg a nagy teljesítményű táblák általában 3 uncia (105 µm) és 12 uncia (420 µm) közötti vagy nagyobb méretűek.
- A szubsztrátum hővezető képessége: Az anyag hővezetési képessége az alkatrészektől. A szabványos FR-4 hővezető képessége alacsony (~0,3-0,4 W/mK), míg a fémmagos lapok sokkal jobbak.
- Thermal Via Arrays: A forró alkatrészek alatt elhelyezett lemezes átmenő lyukak a felületi rétegből a belső rétegekbe vagy egy erre a célra szolgáló hűtőbordába továbbítják a hőt.
| Aljzat típusa | Tipikus hővezetőképesség (W/mK) | Legjobb használati eset |
| FR-4 szabvány | 0,3 - 0,4 | Alacsony és közepes teljesítményű, költségérzékeny alkalmazások. |
| Alumínium mag (MCPCB) | 1,0 - 2,5 | Nagy teljesítményű LED-ek, autóvilágítás, tápegységek. |
| Rézmag | 380-400 | Rendkívül nagy teljesítményű vagy nagy sűrűségű alkalmazások, ahol a hőt gyorsan el kell juttatni. |
| Kerámia szubsztrátum (AlN, Al2O3) | 20-200 | Nagyfrekvenciás rádiófrekvenciás teljesítményerősítők, repülési és nagy megbízhatóságú alkalmazások. |
Anyagválasztás és elektromos szempontok
A termikus tulajdonságokon túl az anyagok és a kialakítás megválasztása határozza meg a tábla elektromos teljesítményét és hosszú távú megbízhatóságát.
- Jelenlegi teherbírás: A réz vastagsága, nyomszélessége és a megengedett hőmérséklet-emelkedés határozza meg. A mérnökök az IPC-2152 diagramokat használják az adott áramhoz szükséges keresztmetszeti terület kiszámításához.
- Dielektromos szilárdság: A szigetelő rétegek azon képessége, hogy meghibásodás nélkül ellenálljanak a nagy feszültségeknek. Ez kritikus az áramátalakítóknál és invertereknél.
- Anyagstabilitás: A magas Tg (üveges átmeneti hőmérséklet) anyagok elengedhetetlenek ahhoz, hogy a tábla ne vetemedjen vagy leváljon a forrasztás és a magas hőmérsékletű működés során. A 170°C vagy magasabb Tg általános az igényes alkalmazásoknál.
Az olyan gyártók, mint az Anhui Hongxin Electronic Technology Co., Ltd. anyagok széles skáláját kínálják, beleértve a magas Tg FR-4-et, fémhordozókat és speciális laminátumokat, amelyek lehetővé teszik a mérnökök számára, hogy kiválaszthassák a termikus, elektromos és mechanikai tulajdonságok optimális egyensúlyát az adott tervezéshez.
Gyártási kiválóság és minőségbiztosítás
A megbízható, nagy teljesítményű PCB-k előállításához fejlett gyártási képességekre és szigorú minőség-ellenőrzési rendszerre van szükség. Az eljárás magában foglalja a laminálási nyomás, a rézbevonat vastagságának és a fúrási pontosság pontos szabályozását, hogy robusztus hőátvezetéseket és többrétegű szerkezeteket hozzon létre.
A kritikus fontosságú alkalmazások esetében, például az autóiparban, a nemzetközi szabványok betartása nem alku tárgya. Tanúsítványok, mint IATF 16949 bizonyítja a gyártó elkötelezettségét a minőség, a következetesség és a folyamatos fejlesztés iránt. Továbbá, UL minősítés biztosítja, hogy a termék megfeleljen a szigorú biztonsági és gyúlékonysági szabványoknak. Az Anhui Hongxin Electronic Technology Co., Ltd. tanúsítványportfóliója, beleértve az ISO9001, ISO14001, ISO45001, IATF16949 és UL tanúsítványokat is, hangsúlyozza, hogy képes nagy megbízhatóságú, nagy teljesítményű PCB-ket szállítani a globális ügyfélkör számára.
GYIK
Mi a fő különbség a szabványos PCB és a nagy teljesítményű PCB között?
A fő különbség a tervezési fókuszban és az anyagösszetételben rejlik. A szabványos PCB a jelintegritásra van optimalizálva alacsony áramú alkalmazásokban. A Nagy teljesítményű PCB két fő kihívás kezelésére tervezték: nagy áramerősség és jelentős hőtermelés. Ezt a következők révén érik el:
- Vastagabb réz: 3 uncia, 6 uncia vagy még vastagabb réz használata az ellenállás csökkentése és a nagy áramok túlmelegedés nélküli kezelése érdekében.
- Hővezető szubsztrátumok: Fémmag (alumínium vagy réz) vagy más speciális anyagok alkalmazása beépített hűtőbordaként.
- Robusztus felépítés: Olyan kialakítások, amelyek olyan funkciókat tartalmaznak, mint a hőátmenetek és a nagyobb betétméretek a hőelvezetés és az alkatrészek forrasztásának megbízhatósága érdekében.
Lényegében a nagy teljesítményű PCB egy erre a célra épített hő- és elektromos menedzsment platform.
Mikor válasszak alumíniummagos PCB-t a szabványos FR-4 PCB helyett?
Akkor válasszon alumíniummagos PCB-t (MCPCB), ha olyan alkatrészeket tartalmaz, amelyek jelentős mennyiségű hőt termelnek, amelyet hatékonyan kell elvezetni. A legfontosabb mutatók a következők:
- Nagy teljesítményű LED-ek: Ez a leggyakoribb alkalmazás. Az MCPCB-k nélkülözhetetlenek a LED-csomópont hőmérsékletének fenntartásához, ami közvetlenül befolyásolja fényerejüket, színkonzisztenciájukat és élettartamukat.
- Teljesítményátalakító áramkörök: Szabályozók, motormeghajtók és tápegységek kapcsolására, ahol az olyan alkatrészek, mint a MOSFET-ek és az induktorok jelentős hőt bocsátanak ki.
- Helyszűke kialakítások: Ha nem tud elhelyezni egy nagy hűtőbordát, az MCPCB közvetlenül a táblába integrálja a hőelosztás funkciót, így helyet takarít meg és egyszerűsíti az összeszerelést.
Ha az alkalmazás pusztán logikai vagy kis teljesítményű jelfeldolgozásra szolgál, a szabványos FR-4 kártya költséghatékonyabb. A választást a tervezés termikus költségvetése határozza meg.
Hogyan befolyásolja a réz vastagsága a nagy teljesítményű PCB teljesítményét?
A réz vastagsága olyan kritikus paraméter, amely közvetlenül befolyásolja a nagy teljesítményű NYÁK teljesítményét két kulcsfontosságú módon: az áramhordozó kapacitás és a hőelvezetés.
- Jelenlegi teherbírás: A szélesebb és vastagabb réznyom alacsonyabb elektromos ellenállással rendelkezik. Az Ohm-törvény (P = I²R) szerint az alacsonyabb ellenállás azt jelenti, hogy egy adott áram mellett kevesebb teljesítmény veszít hőként. A vastagabb réz lehetővé teszi nagyobb áramok biztonságos vezetését anélkül, hogy túllépné a tábla hőmérsékleti határait. Például egy 6 uncia nyomvonal lényegesen nagyobb áramot képes szállítani, mint egy 1 uncia azonos szélességű nyom.
- Hőszórás: A réz kiváló hővezető. Egy vastag rézréteg hőelosztóként működik, elosztva a forró alkatrészből (például a teljesítmény-IC-ből) származó hőt a PCB nagyobb felületén. Ez csökkenti a "forró pont" hőmérsékletét, és az egész táblát hatékonyabbá teszi a hő átadásában a környezeti környezet vagy a hűtőborda felé.
A megfelelő rézvastagság kiválasztása alapvető kompromisszum a teljesítmény, a költségek és a gyártás bonyolultsága között.
Mely tervezési jellemzők kulcsfontosságúak a nagy teljesítményű nyomtatott áramköri lapok hosszú távú megbízhatóságának biztosításához?
A nagy teljesítményű nyomtatott áramköri lapok hosszú távú megbízhatóságának biztosítása proaktív tervezést igényel a nagy áram- és hőciklus okozta feszültségek mérséklése érdekében. A döntő jellemzők a következők:
- Hőmentesítő párnák: A nagy rézsíkokhoz (például a földhöz vagy a tápellátáshoz) csatlakoztatott átmenő furatokhoz hőmentesítő csatlakozásokat használnak. Csökkentik a közvetlen hőelnyelő hatást a forrasztás során, biztosítva a jó forrasztási kötést, miközben működés közben is jó elektromos és hőkapcsolatot biztosítanak.
- Megfelelő méretezés és bevonatolás révén: A hőátmeneteknek elég nagynak kell lenniük, és elegendő vastagságúnak kell lenniük a hatékony hőátvitelhez. A nagy megbízhatóságú alkalmazásoknál a forraszanyaggal vagy epoxival való feltöltéssel és lezárással megakadályozható a nedvesség behatolása és javítható a hőátadás.
- Konform bevonat: A vegyi védőbevonat alkalmazása megvédheti a táblát a nedvességtől, a portól és a vegyi szennyeződésektől, ami különösen fontos zord ipari vagy autóipari környezetben.
- Anyagválasztás: A magas Tg-értékkel és alacsony hőtágulási együtthatóval (CTE) rendelkező anyagok használata csökkenti a mechanikai igénybevételt az átmenőnyílásokon és az alkatrészeken a hőmérséklet-ingadozások során, így elkerülhető a repedések és a rétegválás az idő múlásával.
Ezek a tulajdonságok az IATF 16949-hez hasonló minőségbiztosítási rendszer szerinti gyártással kombinálva elengedhetetlenek egy nagy teljesítményű PCB létrehozásához, amely évekig kitart a területen.
