Átfogó útmutató a nagy sűrűségű összekapcsoló (HDI) kártyákhoz

A kisebb, gyorsabb és erősebb elektronika iránti könyörtelen törekvésben a High-Density Interconnect (HDI) technológia kritikus eszközként jelent meg. Ez az útmutató a fő szempontokba nyúlik bele High Density Interconnects (HDI) kártya , az alapvető gyártási folyamatoktól és az anyagtudománytól az alkalmazás-specifikus tervezési stratégiákig és a szakembereknek szánt ellátási lánc szempontjaiig.

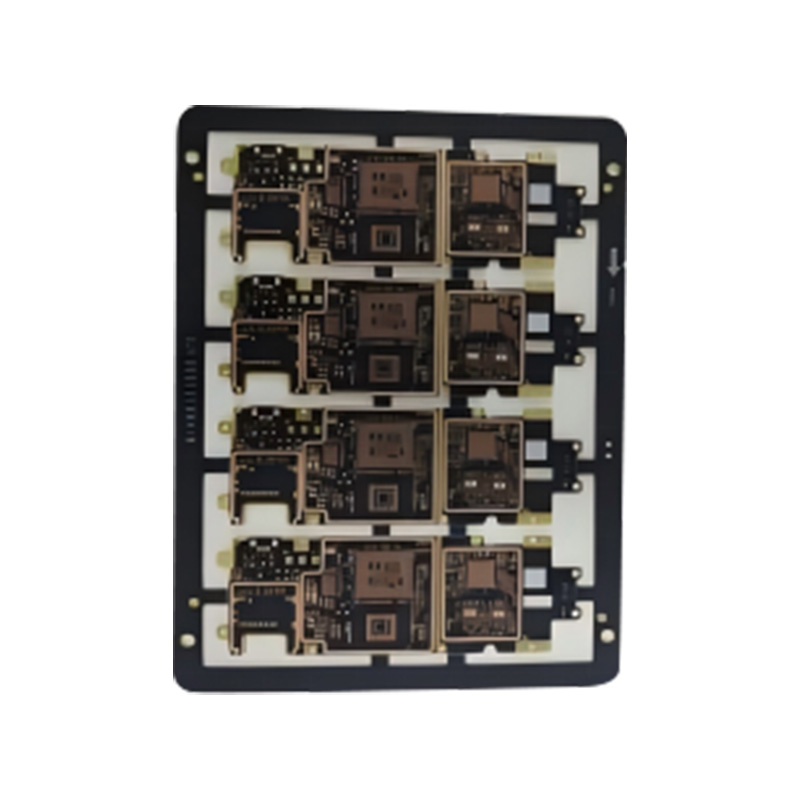

Core HDI gyártás: Microvias és Ultra-Fine Lines

A HDI lapok meghatározó képessége a fejlett struktúrákban rejlik, amelyek soha nem látott komponenssűrűséget és miniatürizálást tesznek lehetővé.

A HDI-re szakosodott gyártók, mint például az Anhui Hongxin Electronic Technology Co., Ltd., ezeket a technológiákat 0,3–6 mm vastagságú és akár 32 rétegű összetett táblák építésére használják fel, amelyek a modern kompakt eszközök gerincét alkotják.

A HDI fejlesztési munkafolyamat: a tervezéstől a szállításig

A HDI-terv sikeres tömeggyártásba hozásához részletes és szekvenciális folyamatban kell eligazodni.

• Tervezési és mérnöki áttekintés: Ez a kezdeti szakasz kritikus. Ez magában foglalja a tervezési szabályok (DRC) ellenőrzését, a rétegfelépítés megtervezését és a megfelelő anyagok kiválasztását (pl. magas Tg FR-4 a termikus megbízhatóság érdekében). A gyártó mérnöki csapatával való szoros együttműködés ebben a szakaszban megakadályozza a költséges késéseket.
• Szekvenciális laminálás és gyártás: A HDI táblák több laminálási ciklussal készülnek. Először egy magot készítenek, majd az egymást követő rétegeket mikroviákkal. Az olyan folyamatok, mint a lézerfúrás, a precíz rézbevonat és a mintaképalkotás, ismétlődnek, és kivételes folyamatszabályozást igényelnek.
• Tesztelés és minőségbiztosítás: Tekintettel a bonyolultságra, az elektromos tesztelés (beleértve a repülő szondát vagy a fixture-alapú tesztelést) kötelező a hálózati kapcsolat és a szigetelés ellenőrzéséhez. Az impedancia-szabályozás tesztelése szintén gyakori a nagy sebességű kiviteleknél.

A vezető gyártók optimalizálják ezt a munkafolyamatot, hogy versenyképes átfutási időket kínáljanak. Például a tömeges HDI-rendelések strukturált 25 napos gyártási ciklusa egyensúlyba hozza az alapos gyártást a piacra jutási idővel, míg a gyors, 24 órás prototípus-készítési szolgáltatások támogatják a kezdeti tervezési ellenőrzést.

Anyagválasztás a HDI megbízhatóság és teljesítmény érdekében

Az alapanyag és a felület megválasztása közvetlenül befolyásolja a HDI kártya funkcionalitását, tartósságát és hozamát.

• Szubsztrátum anyagok:
  • Normál és nagy Tg FR-4: Az igásló számos alkalmazáshoz. A magas Tg-minőségek elengedhetetlenek az ólommentes forrasztáshoz és a magasabb hőmérsékletű környezetben végzett műveletekhez.
  • Speciális laminátumok: A nagyfrekvenciás/sebességű alkalmazásokhoz (pl. 5G modulok) alacsony veszteségű anyagok, például Rogers vagy speciális szénhidrogén kerámiák integrálhatók a kötegbe.
  • Flex és Rigid-Flex anyagok: A poliimid fóliákat hajlítást igénylő területeken használják, lehetővé téve az innovatív alaktényezőket a hordható és kompakt elektronikában.
• Felületi kikészítések: A bevonatnak alkalmasnak kell lennie a finom osztású alkatrészekhez. Az Immersion Gold (ENIG) sima felületet kínál, amely kiválóan alkalmas forrasztásra és huzalkötésre, míg az Immersion Silver vagy a fejlett OSP készítmények költséghatékony alternatívát kínálnak bizonyos felhasználási esetekben.

A HDI mint innovációt elősegítő kulcsfontosságú iparágakban

A HDI technológia nem csak PCB típusú; ez egy stratégiai megoldás a termékinnovációhoz.

• 5G okostelefonok és fogyasztói technológia: A HDI lehetővé teszi az extrém miniatürizálást, amely ahhoz szükséges, hogy több 5G antennamodult, fejlett processzorokat és nagyméretű akkumulátorokat egy vékony profilba csomagoljon. Lehetővé teszi a chip-on-board (COB) és a pack-on-package (PoP) technikák használatát.
• Nagy megbízhatóságú repülési és egészségügyi: Ezeken a területeken a HDI értéke a megbízhatóságban és a teljesítménysűrűségben van. Több funkcionalitást tesz lehetővé a szűk helyben lévő repüléselektronikai dobozokban vagy hordozható orvosi monitorokban, gyakran merev-flex szerkezeteket használva a tartósság érdekében.
• Fejlett autóelektronika: Mivel a járművek több ADAS-t (Advanced Driver Assistance System) és járműbe épített információs és szórakoztató rendszert tartalmaznak, a HDI kártyák kezelik az érzékelők, kamerák és vezérlőegységek közötti összetett, nagy sebességű hálózatot, ami gyakran megköveteli az autóipari szabványok, például az IATF 16949 betartását.

GYIK

Mi határozza meg pontosan a kártyát "HDI" PCB-ként?

A HDI nyomtatott áramköri lapokat elsősorban az egységnyi területre eső nagyobb huzalozási sűrűség határozza meg, mint a hagyományos PCB-k. Ez speciális funkciók révén érhető el:

1. Mikroviák: Általában ≤150 µm átmérőjű vak és/vagy eltemetett átmenőnyílások használata.
2. Finomabb vonalak és szóközök: Nyomszélességek és hézagok 3 mil (0,075 mm) vagy kevesebb.
3. Nagyobb csatlakozási lapsűrűség: Nagyon finom osztású komponensek (például <0,5 mm-es BGA-k) elhelyezésének képessége.
4. Szekvenciális felépítési rétegek: Gyakran több laminálási ciklust foglal magában az összekapcsolt rétegek létrehozásához.

A több ilyen elemet, különösen a mikroviákat tartalmazó táblát általában HDI kategóriába sorolják.

Mikor érdemes megfontolni a HDI tervezés használatát egy szabványos többrétegű PCB-n?

Erősen fontolóra kell vennie a HDI technológiát, ha tervezése a következő kihívások közül egy vagy több problémával szembesül:

• Helyszűke: A termék burkolata nagyon kicsi (pl. hordható, hallható, ultravékony okostelefon).
• Nagy PIN-számú alkatrészek: Egy modern CPU-t, FPGA-t vagy memóriachipet kell kivezetnie finom hangmagasságú BGA-területtel.
• Nagy jelteljesítményű követelmények: Rövidebb, közvetlenebb jelutakra van szükség a kiváló elektromos teljesítmény érdekében (például nagyobb sebesség, kevesebb áthallás).
• Megnövelt funkcionalitás azonos méretben: Jelentős új funkciókat kell hozzáadnia a termékhez anélkül, hogy növelné annak PCB-területét.

Ha a tervezés csak nagy osztású alkatrészeket használ, és bőséges táblaterülettel rendelkezik, a szabványos többrétegű réteg költséghatékonyabb lehet.

Miért drágábbak a HDI kártyák, és hogyan kezelhetem a költségeket?

A megnövekedett költség oka:

• Összetett folyamatok: További gyártási lépések, például szekvenciális laminálás, lézerfúrás és pontosabb képalkotás.
• Speciális felszereltség: Nagy pontosságú gyártó és ellenőrző gépek iránti igény.
• Alacsonyabb hozam kezdetben: A bonyolultság alacsonyabb termelési hozamokhoz vezethet, különösen az új vagy nagyon összetett tervek esetében.

Költségkezelési stratégiák:

1. Rétegszám optimalizálása: Együttműködjön a gyártóval, hogy a szükséges minimális számú réteget használja.
2. Egyszerűsítés a struktúrákon keresztül: Csak akkor használjon microvia-t, ahol feltétlenül szükséges. Az „1 N 1” stack-up olcsóbb, mint a „bármely rétegű” HDI.
3. Gyártható tervezés (DFM): Szigorúan tartsa be a gyártó DFM irányelveit a hozamproblémák elkerülése érdekében.
4. Terv a kötetre: Az egységköltség jelentősen csökken a magasabb rendelési mennyiségekkel az optimalizált panelhasználatnak és a beállítási amortizációnak köszönhetően.

Melyek azok a kulcsfontosságú tanúsítványok, amelyeket keresnem kell egy HDI kártyagyártónál?

A tanúsítványok a gyártó folyamatszabályozásának és megbízhatóságának proxyjai. A legfontosabbak közé tartozik:

• IATF 16949: Az autóipari minőségirányítási szabvány. Kiváló elkötelezettséget bizonyít a folyamatok szisztematikus irányítása, nyomon követhetősége és folyamatos fejlesztése iránt – ez még a nem autóipari projekteknél is rendkívül értékes.
• ISO 9001: Az alapszintű minőségirányítási rendszer tanúsítása.
• UL elismerés: Biztosítja, hogy a táblák anyagai és szerkezete megfeleljen a biztonsági előírásoknak, amelyek gyakran megkövetelik a sok régióban értékesített végtermékek esetében.
• IPC szabványoknak való megfelelés: Bár nem tanúsítvány, az olyan szabványok betartása, mint az IPC-6012 (teljesítmény) és az IPC-6018 (HDI), a műszaki képesség erős mutatója.

Egy olyan gyártó, mint az Anhui Hongxin Electronic Technology Co., Ltd., amely IATF 16949, ISO és UL tanúsítvánnyal rendelkezik, robusztus keretet mutat a megbízható HDI kártyák előállításához.

Hogyan működik a HDI-kártyák gyors prototípus-készítése 25 napos tömeges gyártási ciklus mellett?

Ez a kétszintű megközelítés az innováció és a méretezés támogatására szolgál:

1. Gyors prototípuskészítés (pl. 24-72 óra): Ez a szolgáltatás gyors ütemezést használ a kis panelekhez (gyakran 1-5 darab). Arra összpontosít tervezési érvényesítés – az elektromos csatlakozás, az alapvető funkciók és az illeszkedés ellenőrzése. Enyhén laza tűréseket vagy eltérő szerszámokat használhat a sebesség eléréséhez.
2. Strukturált tömeggyártás (pl. 25 nap): A terv ellenőrzése után megkezdődik a teljes körű gyártás. Ez magában foglalja az összes dedikált szerszám (lézerfúró reszelők, lamináló lemezek, tesztrögzítések) véglegesítését és legyártását, teljes DFM-ellenőrzést, valamint a rendelések legyártását nagyméretű paneleken, szigorú folyamatszabályozás mellett az optimális hozam és konzisztencia érdekében. A 25 napos ciklus magában foglalja ezt a teljes, optimalizált munkafolyamatot a mennyiségi rendelésekhez.

Ez a modell lehetővé teszi a vállalatok számára, hogy elkötelezettség nélkül gyorsan megismételjék a terveket, majd zökkenőmentesen áttérjenek egy megbízható, költséghatékony mennyiségi ellátási láncra.
