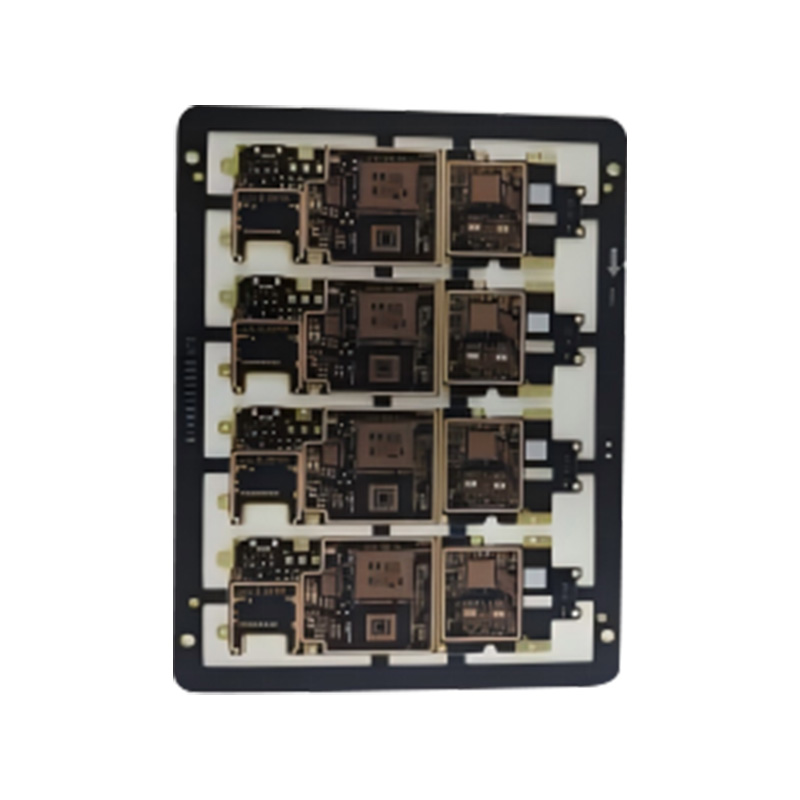

2 rétegű 6 szintű HDI tábla
A HDI (High Density Interconnect) nyomtatott áramköri lapok ultra-nagy vezetéksűrűséget és miniatürizált struktúrákat érnek el mikroátmenetek (vak és betemetett átmenetek), finom vonalak (vonalszélesség/távolság ≤75 μm) és többrétegű egymásra épülési technológia révén, így több mint 60%-ot takarítanak meg a hagyományos PCB-ekhez képest. Lézeres fúrást és galvanizálást alkalmaznak a lyukak kitöltésére, több mint nyolc rétegű összeköttetések támogatására és bármilyen rétegű vezetési kialakításra. A 0,3 mm-es BGA-osztású csúcskategóriás chipek befogadására alkalmasak, és széles körben használják olyan kompakt termékekben, mint az okostelefonok, drónok, AR/VR-eszközök és orvosi mikroelektronika. A HDI kártyák kiváló jelintegritást és hőelvezetési teljesítményt egyesítenek, jelentősen javítva a nagyfrekvenciás jelátvitel minőségét. Alapvető megoldást jelentenek az 5G-terminálokhoz, IoT-modulokhoz és más olyan alkalmazásokhoz, amelyek könnyű, vékony és többfunkciós integrációt igényelnek. Különösen alkalmasak a nagy pontosságot és megbízhatóságot igénylő mikroelektronikai rendszerekhez.
- Műszaki adatok
- A Hongxinről
- Kapcsolat
| Anyag | HDI |
| Deszka vastagsága | 0,3-6 mm |
| Réz vastagság | 0,5-5 uncia |
| Rétegek | 1-32 |
| Származási hely | Anhui, Kína |
| Felületkezelés | Standard HASL, ólommentes HASL, OSP, merülő nikkel/arany, kék ragasztó, immerziós ezüst, merítő ón |
| Minimális rekesznyílás | 0,25 mm |
| Minimális nyomszélesség | 3 mil (0,075 mm) |
| Minimális nyomtávolság | 0,075 mm |
| Deszka vastagsága to aperture ratio | 10:1 |
Az Anhui Hongxin Electronic Technology Co., Ltd. Kína PCB Ipari Parkjában található, Anhui tartomány Guangde Gazdasági Fejlesztési Körzetében. Gyárunk 2013 októberében jött létre, 20 000 négyzetméter területen, és 110 alkalmazottat foglalkoztat, köztük több mint 7 mérnököt, akik több mint 15 éves tapasztalattal rendelkeznek. A cég PCB termékei közé tartoznak az 1-32 rétegű lapok, magas Tg-jű lapok, vastag rézlemezek, merev-hajlékony lapok, nagyfrekvenciás lapok, hibrid dielektromos laminált lapok, rejtett átmenő furatú lapok, fém alapú lapok és halogénmentes lapok. Elérhető nagy pontosságú PCB gyors prototípusgyártás, a tömeges megrendelések esetén az egy- és kétoldalas lapok 6-7 napon belül, a 4-8 rétegű lapok 9-20 napon belül, a 10-16 rétegű lapok 20-25 napon belül, a 16-32 rétegű lapok 25-45 napon belül, a HDI lapok 25 napon belül, a kétoldalas prototípusok pedig akár 24 órán belül leszállíthatók. Elkötelezettek vagyunk a kiváló minőségű termékek és professzionális szolgáltatások nyújtása iránt a globális ügyfelek számára, és képesek vagyunk nagy mennyiségek és kis tételek szállítására is. Termékeink felületkezelési eljárásai teljes körűek. Az alapanyag típusok közé tartozik az FR-1, 22F, CEM-1, CEM-3, FR-4 (magas Tg-vel, halogénmentes stb.), nagyfrekvenciás lapok és fém hordozók. Minden terméktípus rendelkezik ISO9001, ISO14001, ISO45001, IATF16949 nemzetközi minőségirányítási rendszer tanúsítvánnyal, valamint UL biztonsági tanúsítvánnyal. Értékesítési hálózatunk a belföldi területektől Délkelet-Ázsián, Európán és Amerikán át terjed. Az éles piaci versenyben mindig is nagy elismerést kaptunk az ügyfelektől.
