A jelintegritás, az áramelosztás és az impedancia kiegyensúlyozása a többrétegű PCB-k egymásra épülő tervezésében
A tudományos halmozott tervezés jelentősége
A nagysebességű elektronikai tervezésben a rétegek konfigurációja a Többrétegű PCB az elektromos teljesítmény alapja. A tudományos halmaz többre képes, mint a nyomok rendszerezése; elsődleges védelemként szolgál az elektromágneses interferencia (EMI) ellen, és stabil energiaellátást biztosít.
- A jel visszatérési útvonal kezelése: Szilárd alapsíkok (GND) melletti jelrétegek elhelyezésével a lehető legrövidebb visszatérési utat biztosítjuk. Ez csökkenti a hurok induktivitását és jelentősen csökkenti az EMI sugárzást.
- Impedancia szabályozás: A dielektromos anyag vastagságának (Prepreg és Core) és a nyomvonal szélességének pontos szabályozása lehetővé teszi a konzisztens karakterisztikus impedanciát (pl. 50 Ω egyvégű vagy 100 Ω differenciál), ami kritikus a nagy sebességű adatátvitelhez.
- Teljesítmény leválasztás: A tápfeszültség (VCC) és a földsíkok közel egymáshoz helyezése síkkapacitást hoz létre, amely segít kiszűrni a nagyfrekvenciás zajokat, és stabilizálja a Power Delivery Network (PDN) hálózatot.

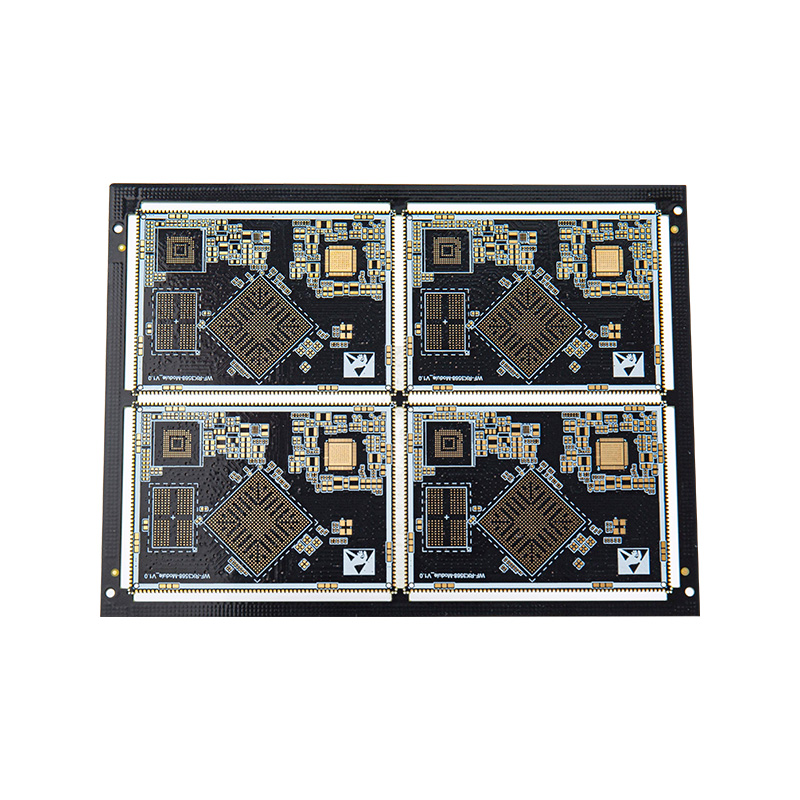

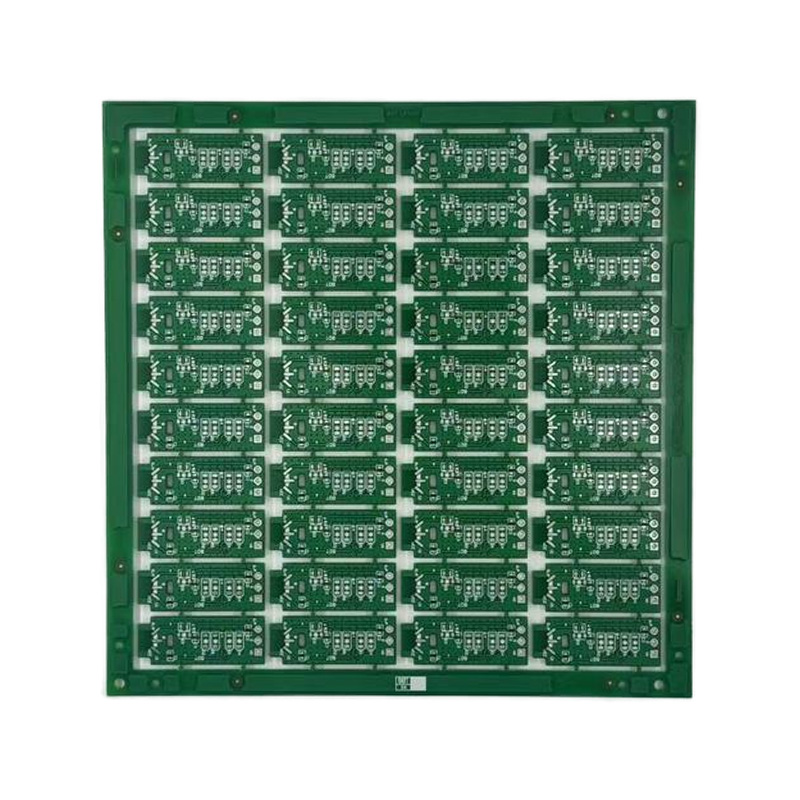

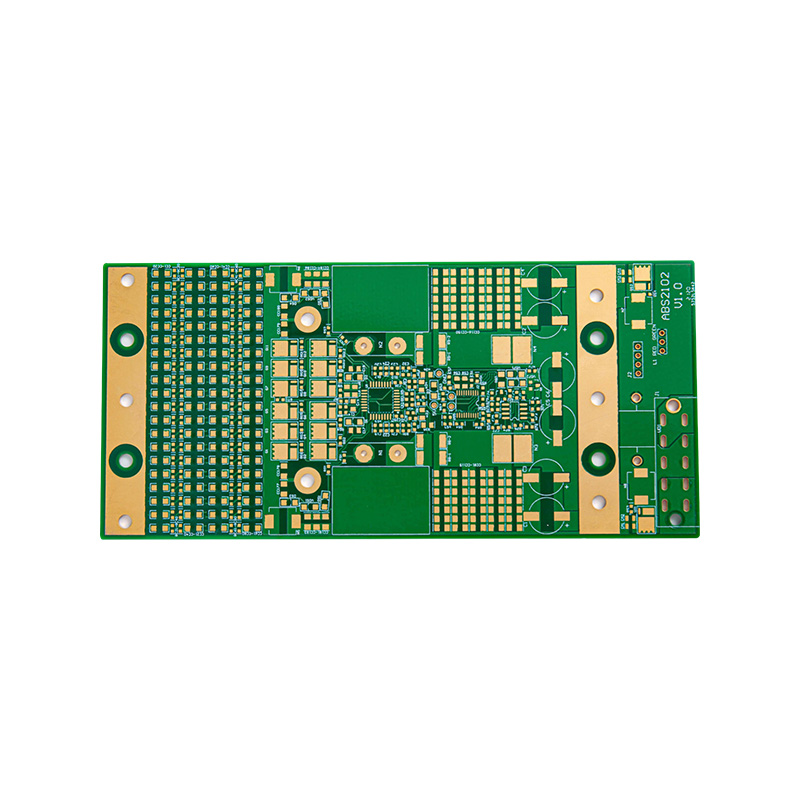

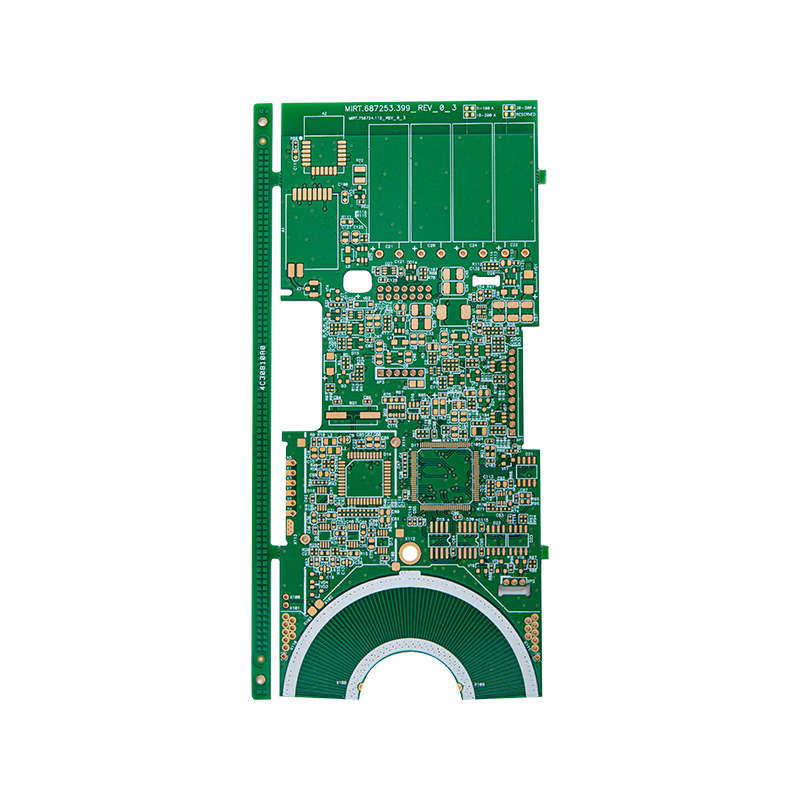

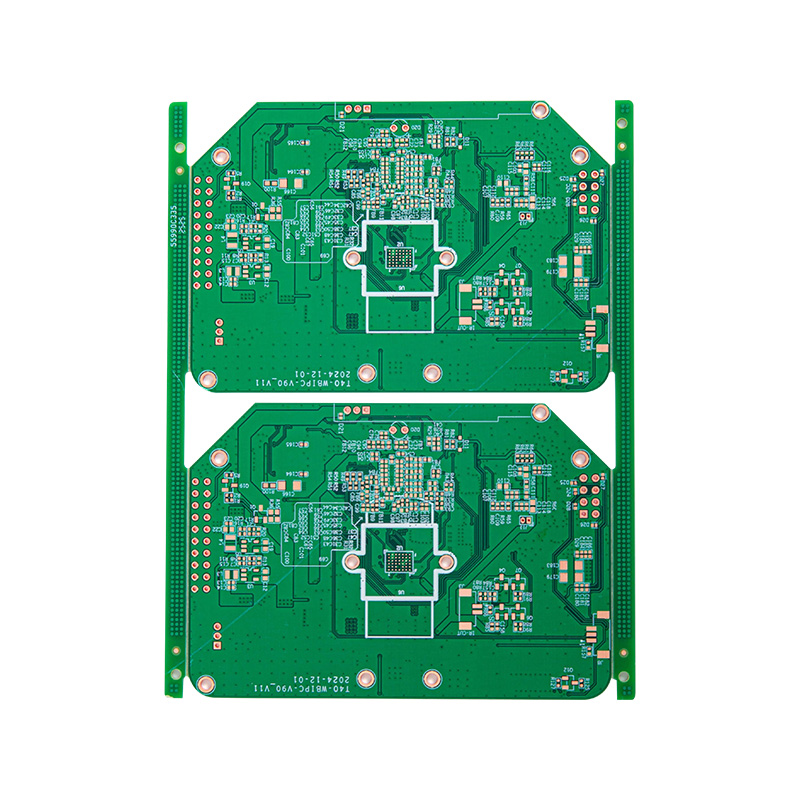

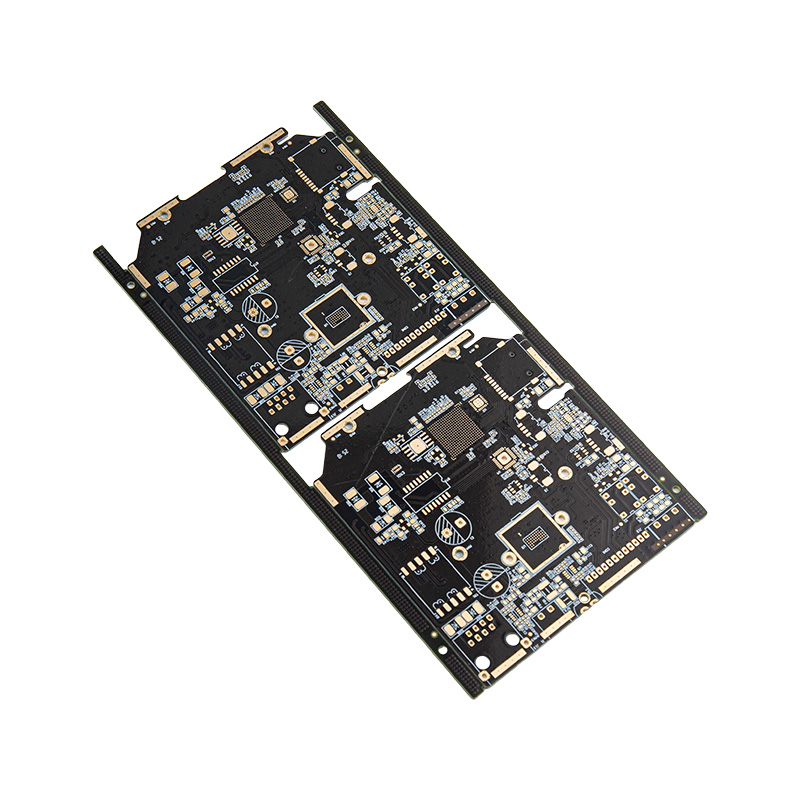

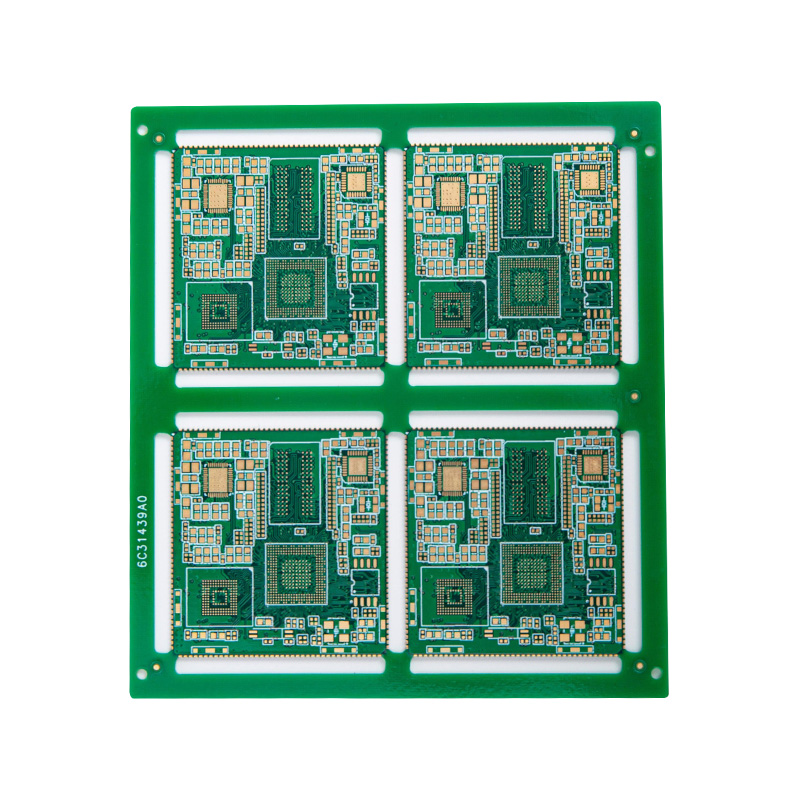

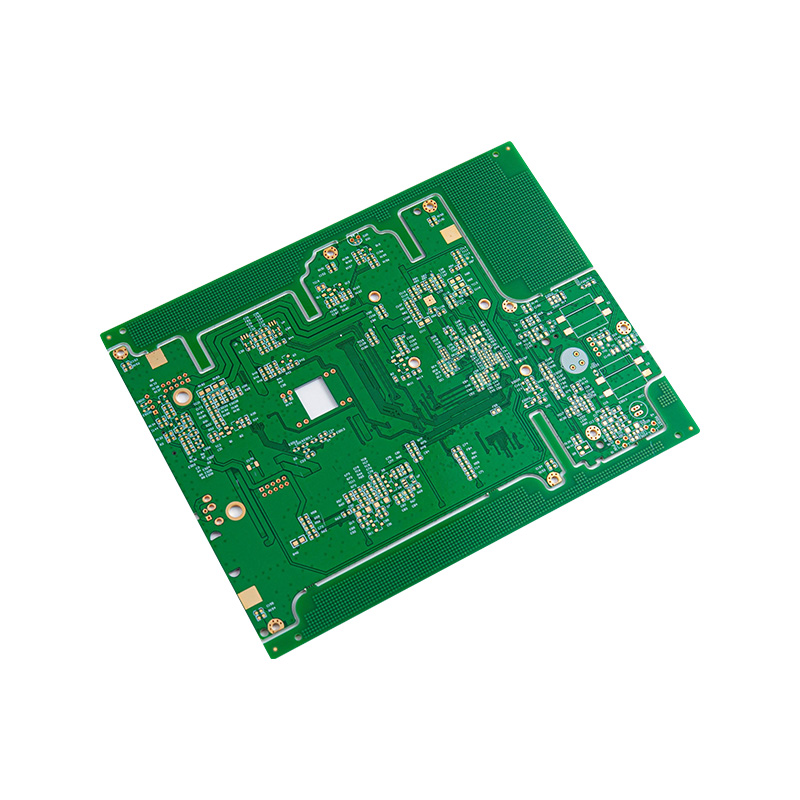

Anhui Hongxin Electronic Technology Co., Ltd. , amely a guangdei Kínai PCB Ipari Parkban található, több mint egy évtizedes szakértelmet visz a komplex többrétegű projektekbe. Létesítményünk 20 000 négyzetméteren terül el, és több mint 15 éves tapasztalattal rendelkező professzionális mérnökök csapata irányítja. 1-32 rétegű táblák gyártására specializálódtunk, olyan fejlett anyagok felhasználásával, mint a magas Tg FR-4, a nagyfrekvenciás laminátumok és a hibrid dielektromos szerkezetek, hogy megfeleljenek a legigényesebb halmozási követelményeknek.
Műszaki paraméterek összehasonlítása: Standard vs. nagy teljesítményű többrétegű PCB-k
A megfelelő paraméterek kiválasztása elengedhetetlen a költségek és a teljesítmény egyensúlyához. Az alábbiakban a mérnöki csapatunk által kezelt tipikus specifikációk összehasonlítása látható:
| Funkció | Szabványos többrétegű PCB | Nagy pontosságú többrétegű (Hongxin) | Tervezési előny |
| Rétegszám | 4-8 réteg | Akár 32 réteg | Támogatja az ultra-nagy sűrűségű útválasztást |
| Impedancia tolerancia | ±10% | ±5% (szigorú ellenőrzés) | Biztosítja a jel integritását a nagy sebességű I/O-hoz |
| Min. Dielektromos vastagság | 4 mil | 2,5 millió | Erősebb kapacitív csatolás PDN-hez |
| A technológián keresztül | Csak átmenő furat | Blind & Buried Vias / HDI | Csökkenti a parazita kapacitást és helyet takarít meg |
| A regisztráció pontossága | ±3 mil | ±1,5 mil | Megakadályozza a rétegek közötti eltolódást magas rétegszámok esetén |
Gyakran Ismételt Kérdések (GYIK)
1. kérdés: Hogyan támogatja az Anhui Hongxin Electronic Technology Co., Ltd. a gyors prototípuskészítést összetett többrétegű tervekhez?
Megértjük, hogy a piacra jutás ideje kritikus. Anhui Hongxin Electronic Technology Co., Ltd. nagy pontosságú gyors prototípuskészítési szolgáltatásokat kínál. A 4-8 rétegű táblákat 9-20 napon belül tudjuk szállítani, a rendkívül összetett 16-32 rétegű táblák esetében is 25-45 napos hatékony ablakot tartunk fenn. Az ISO9001 és IATF16949 tanúsítvánnyal alátámasztott, áramvonalas tervezéstől gyártásig terjedő munkafolyamatunk biztosítja, hogy a sebesség soha ne veszélyeztesse a minőséget.
Q2: Milyen anyagokat használ az Anhui Hongxin Electronic Technology Co., Ltd. nagyfrekvenciás vagy magas hőmérsékletű alkalmazásokhoz?
Anyagkészletünk kiterjedt, hogy megfeleljen a különféle ipari igényeknek. Anhui Hongxin Electronic Technology Co., Ltd. olyan alapanyagokat használ, mint az FR-4 (magas Tg- és halogénmentes), nagyfrekvenciás laminátumok rádiófrekvenciás alkalmazásokhoz és fém szubsztrátumok a hőkezeléshez. Hibrid dielektromos laminált lapokat is kínálunk, amelyek lehetővé teszik az ügyfelek számára, hogy különböző anyagokat egyetlen kötegben kombináljanak a költségek és a nagyfrekvenciás teljesítmény optimalizálása érdekében.
3. kérdés: Az Anhui Hongxin Electronic Technology Co., Ltd. kezelheti mind a kis tételeket, mind a nagyszabású globális megrendeléseket?
Igen. 20 000 négyzetméteres gyárral és 110 elkötelezett alkalmazottal, Anhui Hongxin Electronic Technology Co., Ltd. sokoldalúan alkalmas kis K+F tételek és nagy gyártási mennyiségek szállítására. Értékesítési hálózatunk már most is kiterjed Délkelet-Ázsiára, Európára és Amerikára, amelyet az UL biztonsági tanúsítványok és a professzionális szolgáltatás iránti elkötelezettség támogat, amely nagy dicséretet szerzett nekünk a globális piacon.
