Miért a rézmagos PCB a preferált választás a nagy teljesítményű elektronika számára?
Bevezetés: Az áramköri hordozótól a központi teljesítménykomponensig
A folyamatosan növekvő teljesítménysűrűség és a miniatürizálási trendek mai világában a PCB-k már nem csak „áramkörhordozók”, hanem olyan alapvető alkatrészek, amelyek közvetlenül befolyásolják a hőelvezetés hatékonyságát, a rendszer stabilitását és a termék élettartamát. A hagyományos FR-4 szubsztrátok különösen az új energetikai járművekben, ipari tápegységekben, LED-es világításban és csúcskategóriás kommunikációs berendezésekben egyre inkább felfedik termikus korlátaikat.
Ennek a technológiai háttérnek az ellenében Rézmagos PCB egyre több mérnök preferált választásává vált, akik nagyobb megbízhatóságot és teljesítményt keresnek.
I. A rézmagos PCB esszenciája: több, mint „rézre váltás”

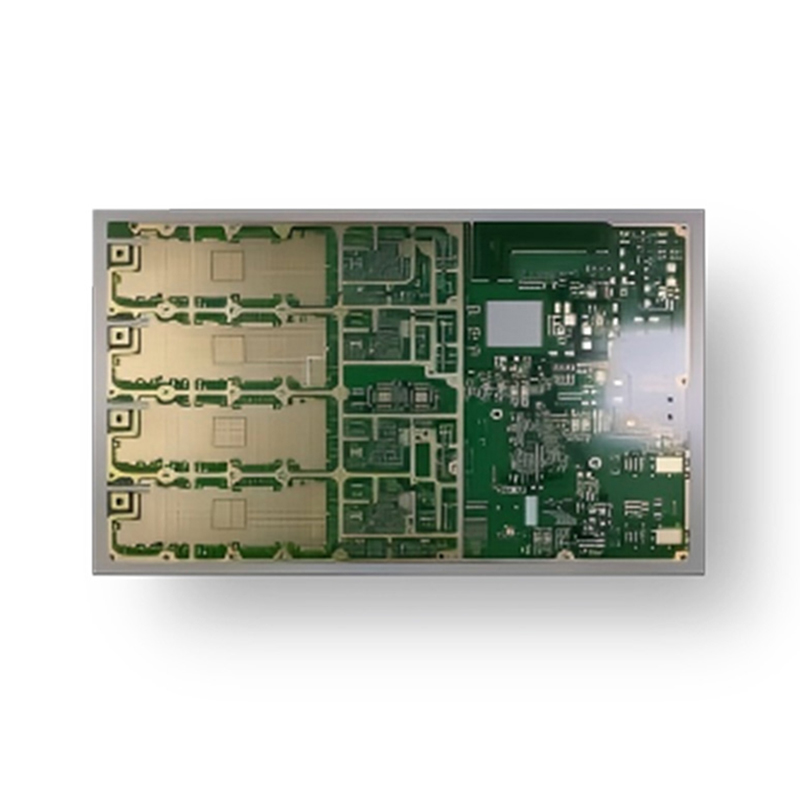

A Copper Core PCB egy tipikus fémmagos nyomtatott áramköri lap (MCPCB). A közönséges alumínium hordozókkal ellentétben a magréteg nagy tisztaságú rezet használ, ami lényegesen magasabb hővezető képességet és elektromos stabilitást biztosít.
A rézmagos PCB alapfelépítése
- Réz alapréteg : Felelős a gyors hőelvezetésért és az erős mechanikai támogatásért.
- Magas hővezető képességű dielektromos réteg : Hatékonyan továbbítja a hőt, miközben fenntartja a magas feszültségellenállást.
- Áramköri rézfólia réteg : Stabil jel- és áramátvitelt tesz lehetővé.
Nagy teljesítményű alkalmazásokban minél rövidebb a hőátadási út az alkatrészektől → rézfólia → dielektromos réteg → réz alap → hőelvezető rendszer, annál nagyobb a rendszer általános megbízhatósága. A réz aljzatok természetes előnyt jelentenek ebből a szempontból.
II. Miért tekintik a rézmagos nyomtatott áramköri lapokat a „legvégső megoldásnak” a nagy teljesítményű tervezéseknél?
1. A hővezető képesség alapvető különbsége
A réz hővezető képessége kb 390–400 W/m·K , amely messze meghaladja az alumíniumot (körülbelül 200 W/m·K) és az FR-4-et (kevesebb, mint 1 W/m·K). Azonos körülmények között a rézfelületek gyorsabban és egyenletesebben vezetik el a hőt, hatékonyan megakadályozva a helyi forró pontok kialakulását.
2. Erősebb áramvezető képesség és ütésállóság
A réz szubsztrátumokat gyakran kombinálják vastag réz technológia (2oz-10oz vagy magasabb) . Ez ideálissá teszi őket nagy áramerősségű és nagy impulzusú alkalmazásokhoz, jelentősen csökkentve a hálózati hőmérséklet emelkedését, az elektromos veszteségeket és a meghibásodás kockázatát.
3. Nagy megbízhatóság zord környezetben
Magas hőmérséklet, erős rezgések és gyakori hőciklusok mellett a rézfelületek kiváló mechanikai szilárdságot és hőstabilitást mutatnak. Ezért széles körben használják őket autóelektronika és ipari vezérlőrendszerek .
III. A gyakori alkalmazási forgatókönyvek mélyreható elemzése
- Új energetikai járművek : Motoros hajtások, elektronikus vezérlőegységek (ECU), beépített töltőmodulok.
- Ipari tápegységek és inverterek : IGBT és MOSFET tápmodulok.
- Nagy teljesítményű LED világítás : Utcai világítás, színpadi világítás, kertészeti világítás.
- Kommunikációs és szerver berendezések : Teljesítményerősítők és kritikus hőkezelő kártyák.
- Katonai és nagy megbízhatóságú elektronika : Az élettartammal és a működési stabilitással szemben rendkívül magas követelményeket támasztó alkalmazások.
Bárhol hőleadás és jelenlegi kapacitás tervezési szűk keresztmetszetekké válnak, a rézmagos PCB-k gyakran a leghatékonyabb és legmegbízhatóbb megoldás.
IV. Valódi műszaki kihívások a rézmagos nyomtatott áramköri lapok gyártásában
1. Vastag réz maratás és vonalszélesség szabályozás
A réz vastagságának növekedésével a maratás nehezebbé válik. A pontos vonalszélességek megtartásához az alávágás elkerülése mellett fejlett berendezésekre és jól ellenőrzött folyamatokra van szükség.
2. A dielektromos réteg teljesítményegyensúlya
A dielektromos rétegnek egyidejűleg biztosítania kell magas hővezető képesség , nagyfeszültségű ellenállás , és alacsony dielektromos veszteség . Ez szigorú követelményeket támaszt az anyagválasztással és a laminálási technológiával szemben.
3. Hőfeszültség és vetemedés szabályozása
A réz és a szigetelőanyagok közötti hőtágulási együtthatók jelentős különbségei ismételt hőciklus során vetemedéshez vagy rétegváláshoz vezethetnek, ha nem kezelik megfelelően.
4. Hozam és konzisztencia
A rézmagos PCB-ket jellemzően csúcskategóriás alkalmazásokban használják, ahol a tételek konzisztenciája, a hosszú távú megbízhatóság és a szigorú minőség-ellenőrzés sokkal kritikusabb, mint a hagyományos PCB-k esetében.
V. Hogyan biztosítja az Anhui Hongxin elektronikus technológiája a rézmagos PCB minőséget?
2013-ban alapították, Anhui Hongxin Electronic Technology Co., Ltd. következetesen a közép- és csúcskategóriás PCB-gyártásra összpontosított. Széleskörű szakértelmet gyűjtöttünk a rézmagos PCB-k, vastag rézlemezek és fémalapú hordozók terén.
Főbb előnyeink
- 1-32 rétegű PCB gyártási képesség , az egyszerű tábláktól a bonyolult, nagy megbízhatóságú kialakításokig.
- Széles körű tömeggyártási tapasztalattal fém alapú PCB-k, vastag rézlapok, magas Tg és nagyfrekvenciás anyagok .
- Vége 7 professzionális mérnök több mint 15 éves tapasztalattal DFM és folyamatoptimalizálási támogatás biztosítása.
- Teljes választéka felületkezelési folyamatok hogy megfeleljen a különféle alkalmazási követelményeknek.
- Támogatás a gyors prototípusgyártás és stabil tömeggyártás egyidejűleg.
- A kétoldalas PCB prototípusok olyan gyorsan szállíthatók, mint 24 óra .
- Világos és szabályozható átfutási idő a többrétegű PCB-k számára.
- által hitelesített ISO9001, ISO14001, ISO45001, IATF16949 és UL .
A kínai PCB Ipari Parkban található, ahol a gyártási hatékonyságot az állandó minőséggel ötvözik. Termékeinket Délkelet-Ázsiába, Európába és Amerikába exportálják, ezzel kivívva a globális ügyfelek hosszú távú bizalmát.
GYIK: Gyakran ismételt kérdések a rézmagos PCB-kkel kapcsolatban
Q1: A réz hordozók drágák. Megérik?
Igen. A nagy teljesítményű alkalmazásokban a rézmagos PCB-k jelentősen javítják a megbízhatóságot és csökkentik a hosszú távú karbantartási költségeket, ami jobb általános költséghatékonyságot eredményez.
2. kérdés: Tervezhetők-e a rézmagos PCB-k többrétegű vagy hibrid szerkezetként?
Igen ám, de a gyártási folyamat összetett, és olyan beszállítót igényel, aki komoly tapasztalattal rendelkezik mind a többrétegű, mind a fémmagos PCB technológiák terén.
3. kérdés: Alkalmasak-e a rézmagos PCB-k kis szériás K+F projektekhez?
Teljesen. A gyors prototípuskészítés lehetővé teszi a hőteljesítmény és a tervezés megvalósíthatóságának korai ellenőrzését.
4. kérdés: Az Anhui Hongxin támogatja a globális ügyfeleket?
Igen. Ügyfeleinket világszerte szolgáljuk ki, stabil exporttal Délkelet-Ázsiába, Európába és Amerikába.
Ahogy az elektronikus rendszerek folyamatosan fejlődnek a nagyobb teljesítménysűrűség, nagyobb integráció és nagyobb megbízhatóság felé, a rézmagos PCB-k nélkülözhetetlen technológiává váltak. Egy olyan gyártó partner kiválasztása, aki valóban érti a rézmagos PCB tervezését és gyártását, kritikus lépés a termékek hosszú távú versenyképessége felé.
