PCB az elektronikában: tervezőszoftver, IPC szabványok, jelintegritás és ITAR megfelelőség

Mi az a PCB az elektronikában

A nyomtatott áramköri lap (PCB) gyakorlatilag minden elektronikus eszköz szerkezeti és elektromos alapja. Ez egy lapos tábla – jellemzően FR-4 üveggel megerősített epoxi laminátumból –, amely mechanikusan támogatja és elektromosan összekapcsolja az elektronikus alkatrészeket vezetőképes réznyomok, párnák és átmenetek hálózatán keresztül, amelyek felületére és belső rétegeire maratott vagy lerakott. A PCB nélkül az általunk ismert modern elektronika lehetetlen lenne : a korai elektronika pont-pont vezetékezését egy kompakt, ismételhető és legyártható szerkezetre cseréli.

A PCB három alapvető szerepet tölt be egyszerre. Először is, ez biztosítja a fizikai platformot, amelyre az alkatrészeket – ellenállásokat, kondenzátorokat, integrált áramköröket, csatlakozókat és több száz egyéb alkatrészt – felszerelik és forrasztják. Másodszor, létrehozza azokat az elektromos utakat, amelyek lehetővé teszik a jelek és az energia precíz továbbítását az alkatrészek között. Harmadszor, ezt az útválasztást olyan formátumban hajtja végre, amely egyenletes minőséggel tömegesen gyártható, a milliárdokban szállított fogyasztói elektronikától az egyetlen egységben gyártott repülőgép- és űrhajózási hardverig.

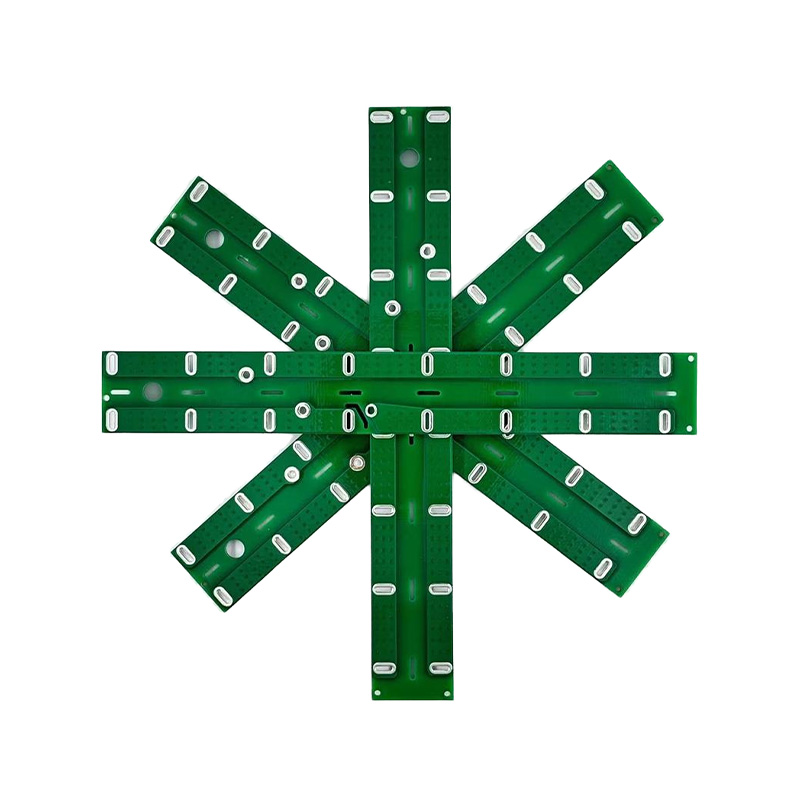

A PCB-ket rétegszám és felépítés szerint osztályozzák. Az egyrétegű táblák egyik oldalán nyomok vannak, és gyakoriak az alacsony költségű fogyasztói termékekben. A kétoldalas táblák mindkét felületet használják. Többrétegű PCB-k – jellemzően 4, 6, 8 vagy több réteg – szabványos minden olyan alkalmazásban, amely sűrű alkatrészelhelyezést, szabályozott impedanciát, teljesítményintegritási síkokat vagy nagy sebességű digitális jeleket foglal magában. A nagysűrűségű interconnect (HDI) kártyák ezt tovább viszik, mikroviákat és finom hangmagasságú funkciókat használnak, hogy több áramkört csomagoljanak kisebb helyig, ahogy az okostelefonokon és hordható eszközökön is látható.

A szabványos merev FR-4 konstrukción túl a rugalmas PCB-k (flexibilis áramkörök) poliimid hordozót használnak, hogy lehetővé tegyék a hajlítást és a háromdimenziós formákba való összehajtást – ami elengedhetetlen az orvosi eszközökben, a repülőgép-vezetékekben és a kompakt fogyasztói elektronikában. A merev-flex lapok egyetlen összeállításban egyesítik a két technológiát, kiiktatva a csatlakozókat, és csökkentik a súlyt és a meghibásodási pontokat az igényes környezetben.

PCB sematikus tervező szoftver: Eszközök és mire valók

A sematikus rögzítés a NYÁK tervezésének kiindulópontja – ez határozza meg az összetevők közötti logikai kapcsolatokat, mielőtt bármilyen fizikai elrendezés megkezdődik. A séma ezután egy hálózati lista létrehozására szolgál, amely a PCB elrendezési eszközt hajtja meg. A megfelelő EDA (elektronikus tervezési automatizálás) szoftver kiválasztása nemcsak a tervezési élményt, hanem a DFM (design for manufacturability) eredményeit, az együttműködési munkafolyamatokat és a megfelelőségi dokumentációt is befolyásolja.

A professzionális PCB-tervezés főbb platformjai a következők:

• Altium tervező: A professzionális hardvermérnökség meghatározó választása. Egységesített sematikus-elrendezési környezetéről, erős könyvtárkezeléséről és átfogó tervezési szabály-ellenőrzéseiről (DRC-k) ismert. Az ActiveBOM és az MCAD közös tervezési funkcióit különösen nagyra értékelik a termékfejlesztési munkafolyamatok során. Az engedélyezési költségek magasak, de a funkcionalitás mélysége indokolja a teljes munkaidőben dolgozó PCB-mérnökök számára.
• KiCad: A vezető nyílt forráskódú EDA platform. A 7-es és újabb verziók a kereskedelmi eszközökkel bezárták a szakadék nagy részét, alkalmas sematikus szerkesztőt, 3D-s megjelenítést, differenciálpár-útválasztást és növekvő közösségi könyvtárat kínálva. Széles körben használják induló vállalkozásokban, nyílt hardveres projektekben és akadémiai környezetben.
• Cadence OrCAD / Allegro: Az OrCAD-et széles körben használják sematikus rögzítésre a mérnökirodákban, míg az Allegro a csúcsminőségű elrendezési eszköz, amelyet összetett többrétegű kártyákhoz és nagy sebességű jelintegritási munkákhoz preferálnak. Az erős SPICE szimulációs integráció az OrCAD-ot az analóg és vegyes jelű tervezőcsapatok számára ideális megoldássá teszi.
• Mentor PADS / Xpedition: Gyakori az autóiparban és az ipari elektronikában. A PADS egy középkategóriás lehetőség kisebb csapatok számára; Az Xpedition vállalati szintű, erős kényszer-vezérelt elrendezéssel a nagy sebességű és RF alkalmazásokhoz.
• EasyEDA / Fusion 360 elektronika: Felhőalapú platformok, amelyek alkalmasak prototípus-készítésre, hobbimunkára, valamint a gyors tervezéstől gyártásig tartó munkafolyamatokat igénylő csapatok számára. Az EasyEDA szorosan integrálva van a JLCPCB összeszerelési szolgáltatásával, lehetővé téve az egykattintásos gyártást közvetlenül a tervezési környezetből.

A szerszámválasztástól függetlenül a kapcsolási rajznak tartalmaznia kell a teljes és pontos alkatrészértékeket, a hivatkozási jelöléseket és a csap-hozzárendeléseket — a kapcsolási rajz hibái közvetlenül átterjednek a gyártott táblára . A legtöbb professzionális munkafolyamat az elrendezés megkezdése előtt formális sematikus áttekintést hajt végre a tervezési specifikáció alapján.

IPC szabványok a nyomtatott áramkörök tervezésére: mit takarnak és miért fontosak

Az IPC (korábban Institute for Printed Circuits, most egyszerűen IPC – Association Connecting Electronics Industries) közzéteszi a világszerte elfogadott szabványokat, amelyek szabályozzák a nyomtatott áramkörök tervezését, gyártását, összeszerelését és ellenőrzését. Az IPC-szabványoknak való megfelelés a legtöbb professzionális és szabályozott iparágban nem kötelező — szerződésben megkövetelik az OEM-ek, a védelmi prime-ek és az orvostechnikai eszközök gyártói, és gyakran auditálják.

Az IPC-A-610 és a J-STD-001 három termékosztályt határoz meg – 1. osztály (általános elektronika), 2. osztály (dedikált szervizelektronika) és 3. osztály (nagy megbízhatóság, beleértve a katonai és egészségügyi berendezéseket). A 3. osztály a legszigorúbb forrasztási, tisztasági és kivitelezési követelményeket írja elő , és tanúsított IPC-kezelőket és ellenőröket (CIS/CIT) követel a gyártási területen. A rossz osztály megadása – vagy annak elmulasztása – a vevők és a szerződéses gyártók közötti minőségi viták gyakori forrása.

Jelintegritás a PCB-tervezésben: alapelvek és gyakori hibamódok

A jelintegritás (SI) az elektromos jel minőségére utal, amikor az áthalad a PCB-n – konkrétan arra, hogy megfelelő amplitúdóval, időzítési pontossággal és alakkal érkezik-e a célállomásra ahhoz, hogy a vevő eszköz megfelelően értelmezze. Ahogy az órajelek és az adatátviteli sebességek a gigahertzes tartományba kúsztak fel, a jelintegritás a résből a fő tervezési tudományággá vált. Egy olyan tábla, amely megfelel a Kongói Demokratikus Köztársaságnak, és az elrendezésben helyesnek tűnik, továbbra is meghiúsulhat a funkcionális tesztelés során a szem számára láthatatlan SI-problémák miatt.

A leggyakoribb jelintegritási problémák és azok tervezési szintű enyhítései a következők:

• Impedancia megszakítások: A nyomvonal geometriájának bármilyen változása – szélességi átmenetek, átmenetek, csatlakozók, csonkok – helyi impedanciaváltozást hoz létre, amely részleges jelvisszaverődést okoz. Szabványos ellenintézkedés a vezérelt impedancia-útválasztás (jellemzően 50 Ω egyvégű, 100 Ω-os differenciál esetén) és csonkcsökkentés (visszafúrás vagy vak átvezetés).
• Áthallás: A szomszédos nyomvonalak közötti elektromágneses csatolás zajt indukál a csendes vonalakon. A nyomtávolság növelése (3 W-os szabály: a hely egyenlő a 3-szoros nyomszélesség éltől-széig), a földvédő nyomvonalak használata és a nagy sebességű jelek irányítása a belső rétegeken az alapsíkok között mind csökkenti az áthallást.
• A visszatérési útvonal megszakításai: A nagyfrekvenciás visszatérő áramok a legkisebb induktivitás útját követik – közvetlenül a referenciasíkon előremenő áramvonaluk alatt. Az ezt a visszatérési utat megszakító vágások, rések vagy síkváltozások az áramot kitérőre kényszerítik, és olyan hurokantennát hoznak létre, amely EMI-t sugároz, és zajt fecskendez be más áramkörökbe.
• Ferde differenciálpárokban: A differenciális jelzés (PCIe, USB, HDMI, DDR, LVDS) attól függ, hogy mindkét vezető elektromosan illeszkedik-e a hosszúságához. A hossz-eltérés ferdeséget okoz – egy időzítési eltolást a P és N jelek között –, amely rontja a szemdiagram margóját és növeli a bithibaarányt. A legtöbb EDA-eszköz interaktív útválasztási megszorításokon keresztül kényszeríti ki a differenciális párhossz-egyeztetést.
• Áramellátási hálózat (PDN) zaja: Az elégtelen bypass kapacitás vagy a rosszul elhelyezett leválasztó kondenzátorok feszültségingadozást tesznek lehetővé a tápsíneken, amikor az IC-k váltanak. Ez talajpattanásban, tápzajban és az órajelek fokozott jitterében nyilvánul meg. A PDN elemző eszközök modellezik az impedanciát a frekvenciával szemben a kondenzátor kiválasztásához és elhelyezéséhez.

Az elrendezés előtti szimuláció (IBIS modellek és távvezeték-számítógépek használatával) és az elrendezés utáni kivonás (3D elektromágneses térmegoldókkal, mint például az Ansys HFSS vagy a Cadence Sigrity) a nagy sebességű kártyákon szokásos gyakorlat. 10 Gbps feletti adatátviteli sebességnél Az SI-elemzés nem a tervezés utáni ellenőrzési lépés, hanem az első naptól kezdve bemenet a halmozási és útválasztási stratégiához.

Gyors átfutású PCB-összeállítás: mi okozza az átfutási időt, és hogyan lehet őket tömöríteni

A gyors átfutású PCB-összeállítás – a működőképes kártyák 24 óra és 5 nap közötti szállítása a szokásos 10–15 munkanap helyett – versenyképes megkülönböztető tényezővé vált a prototípus-készítést, az NPI-t és a sürgős gyártási követelményeket kiszolgáló szerződéses gyártók (CM-ek) között. Annak megértése, hogy valójában mi határozza meg az összeszerelés átfutási idejét, lehetővé teszi a vásárlók számára, hogy okosabb döntéseket hozzanak ahelyett, hogy egyszerűen felárat fizetne olyan szolgáltatásért, amely esetleg nem hoz gyorsabb eredményt.

Az összeszerelés átfutási idejének fő tényezői:

• Csupasz deszka gyártása: A szabványos FR-4 többrétegű táblák (akár 8 rétegig) 24-48 óra alatt elkészíthetők a gyorsforgós gyártókkal. Fejlett konstrukciók – HDI, Rogers laminátumok, földbe épített átmenetek, szabályozott impedancia – a bonyolultságtól függően 1-5 napot adnak hozzá.
• Alkatrész elérhetősége: Általában ez a leghosszabb átfutási idő változó. Az egyetlen forrásból vagy hozzárendelt komponensekre támaszkodó tervezés hetekre leállíthatja az összeszerelést, függetlenül a CM-képességektől. A fő forgalmazók (Digi-Key, Mouser, Arrow) által beszerzett alkatrészek köré BOM felépítése drámaian javítja az átfutás kiszámíthatóságát.
• Programozás és tesztelés: Áramkörön belüli teszt (ICT), funkcionális teszt vagy firmware-programozás időt ad hozzá, amely nagyrészt rögzített, függetlenül a köteg méretétől. Nagyon kis prototípus futtatások esetén a teszt beállítási ideje meghaladhatja az összeszerelési időt.
• A dokumentáció minősége: Hiányos vagy félreérthető Gerber-fájlok, hiányzó centroid adatok vagy megoldatlan BOM-meghajtómérnöki lekérdezések, amelyek minden gyors munkához több napot adnak. A tiszta, teljes csomagok benyújtása – beleértve az összeállítási rajzokat, a jóváhagyott szállítói listákat és a feloldott anyagjegyzéket – az egyetlen leginkább ellenőrizhető átfutási idő csökkentő kar a vevő számára.

A valódi, 24 órás összeszerelést kínáló CM-ek általában szállítmány-leltárt tartanak fenn a közönséges passzív elemekből (0402/0603 ellenállások és kondenzátorok az E24/E96 sorozatban), kétműszakos SMT-vonalakat futtatnak, és egy mérnöki csapat is készen áll a DFM-lekérdezések megoldására a munkaidő szűk keresztmetszete nélkül. Gyártási mennyiségek esetén a valódi gyors fordulathoz az anyag előzetes pozicionálása és a gépi idő előre beütemezése szükséges – a gyártási léptékű ad hoc rohammunkák ritkán megbízhatóak.

ITAR-kompatibilis NYÁK-gyártás: hatókör, kötelezettségek és mire kell figyelni a CM-ben

A Nemzetközi Fegyverforgalmi Szabályzat (ITAR) egy amerikai szabályozási keret, amelyet a Külügyminisztérium alá tartozó Védelmi Kereskedelmi Ellenőrzési Igazgatóság (DDTC) kezel. Ellenőrzi a védelmi cikkek, védelmi szolgáltatások és kapcsolódó műszaki adatok exportját és importját, amelyek szerepelnek az Egyesült Államok hadianyaglistáján (USML). A katonai, műholdas, fegyveres vagy bizonyos kettős felhasználású rendszerekben tervezett vagy használt PCB-ket gyakran ITAR vezérli. , és minden olyan CM-nek, amely ezeket a táblákat gyártja, szereli össze vagy akár kezeli is, meg kell felelnie az ITAR követelményeinek.

Az ITAR-megfelelés a PCB-szerződéses gyártók számára számos konkrét kötelezettséggel jár:

• Regisztráció a DDTC-nél: Minden egyesült államokbeli vállalatnak, amely ITAR által ellenőrzött védelmi cikkeket gyárt, exportál vagy közvetít, regisztrálnia kell a DDTC-nél. Ennek a regisztrációnak aktuálisnak kell lennie, és évente meg kell újítani.
• Külföldi állampolgár hozzáférés-szabályozás: Az ITAR korlátozza az ellenőrzött műszaki adatokhoz – beleértve a PCB Gerber-fájlokat, a tervdokumentációt és a szerelési rajzokat – az egyesült államokbeli személyek (állampolgárok, jogszerűen állandó lakosok vagy védett státusszal rendelkezők) hozzáférését. A CM-eknek dokumentált eljárásokkal kell rendelkezniük annak megakadályozására, hogy külföldi állampolgárok exportengedély vagy alkalmazandó mentesség nélkül hozzáférjenek az ITAR által ellenőrzött adatokhoz.
• Fizikai elkülönítés: Az ITAR által vezérelt munkaterületeket, tárolórendszereket és adatszervereket fizikailag vagy logikailag el kell különíteni a nem ITAR munkától, hogy elkerüljük a véletlen nyilvánosságra hozatalt.
• Alvállalkozói áramlás: Ha egy ITAR-regisztrált CM a munka bármely részét – csupasz deszka, megfelelő bevonat, tesztelés – kiszervezi egy alvállalkozónak, az ITAR-kötelezettségek megszűnnek. Az elsődleges CM felelős azért, hogy az alvállalkozók is ITAR-regisztráltak és megfeleljenek.
• Nyilvántartás vezetése: Az ITAR megköveteli a gyártóktól, hogy legalább öt évig megőrizzék az ITAR által ellenőrzött cikkeket érintő összes tranzakciót.

Az ITAR-kompatibilis PCB CM minősítésekor a vevőknek kérniük kell a szállító jelenlegi DDTC regisztrációjának másolatát, át kell tekinteni a technológiai felügyeleti tervüket (TCP), és ellenőrizniük kell, hogy létesítményük biztonsági helyzete – beleértve az IT-rendszereket, a látogatók hozzáférését és az alkalmazottak átvizsgálását – megfelel-e az elhelyezett munka besorolási szintjének. Az ITAR megsértéséért súlyos szankciók vonatkoznak : szabálysértésenként 1 millió dollárig terjedő polgári pénzbírságok és büntetőjogi szankciók, beleértve a jövőbeli kormányzati szerződésektől való eltiltást. A CM ITAR testtartásának ellenőrzése a program odaítélése előtt, nem pedig a cikk első ellenőrzése után, az iparági szabvány megközelítés.
