FR-4, RF PCB anyagok és fémmagos PCB: Teljes kiválasztási útmutató

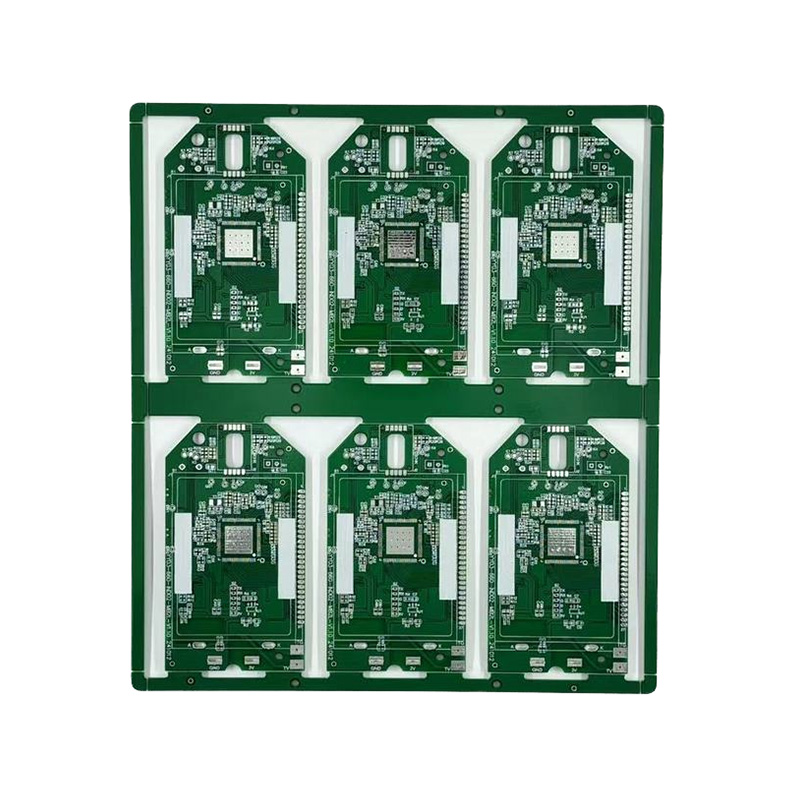

FR-4 PCB Anyag: Tulajdonságok, minőségek és hely, ahol illik

Az FR-4 az elektronikai iparban a legszélesebb körben használt PCB hordozóanyag , amely világszerte a merev PCB-gyártás nagy részét teszi ki. Ez egy üveggel megerősített epoxi laminátum – epoxigyanta kötőanyaggal ragasztott üvegszálas szövet – a NEMA LW 553 szabvány szerint osztályozva. Az „FR” jelölés az égésgátlót jelenti; Az FR-4 táblák önkioltják a gyújtóforrás eltávolítását, és megfelelnek az UL 94 V-0 tűzveszélyességi követelményeinek.

Az FR-4 szabvány legfontosabb elektromos és mechanikai tulajdonságai:

• Dielektromos állandó (Dk): 4,2–4,8 1 MHz-en – megfelelő digitális és alacsony frekvenciájú analóg áramkörökhöz, de túl veszteséges ~1 GHz feletti rádiófrekvenciás munkához
• Disszipációs tényező (Df): 0,017–0,025 1 MHz-en – viszonylag magas, jelentős jelgyengülést okoz mikrohullámú frekvenciákon
• Üvegesedési hőmérséklet (Tg): standard fokozat 130–140 °C; közép-Tg 150–160 °C; magas-Tg 170-180 °C
• Szakítószilárdság: körülbelül 310 MPa, ami jó mechanikai merevséget kínál többrétegű rakatokhoz
• Hővezetőképesség: 0,3–0,4 W/m·K – gyenge, korlátozza a nagy teljesítményű alkalmazásokban való használatát

Az FR-4 fokozatokat elsősorban a Tg különbözteti meg. High-Tg FR-4 (≥170 °C) Az ólommentes újrafolyós forrasztási eljárásokhoz, az autóelektronikához és az ipari vezérlőkártyákhoz van előírva, amelyek tartósan magas hőmérsékletet bírnak. A szabványos Tg FR-4 továbbra is alkalmas szórakoztató elektronikai, számítástechnikai és távközlési berendezésekhez, amelyek normál hőmérsékleti tartományon belül működnek.

A magas frekvenciákon és hőmérsékleteken fennálló korlátai ellenére az FR-4 a feldolgozhatóság, a méretstabilitás, a vegyszerállóság és a költségek páratlan kombinációját kínálja – jellemzően 2–6 dollár négyzetméterenként nyers laminátumért , messze elmarad a speciális hordozóanyagoktól. Támogatja a finom osztású többrétegű kialakításokat egészen 3/3 mil nyom/térközig, és kompatibilis az összes szabványos PCB-gyártási folyamattal, beleértve a lézeres fúrást, a közvetlen képalkotást és a merítési felületkezelést.

RF PCB anyagok kiválasztása: Mi változik 1 GHz felett?

Az RF és mikrohullámú áramkörök tervezése olyan hordozóanyagokat igényel alacsony és stabil dielektromos állandók, minimális disszipációs tényezők és szűk tulajdonságtűrések — olyan követelmények, amelyek a legtöbb esetben 500 MHz felett kiküszöbölik az FR-4 szabványt. A jel integritása RF frekvenciákon kritikusan függ a hordozótól, mivel az elektromágneses tér a dielektrikumba terjed; a Dk bármilyen vesztesége vagy változása közvetlenül befolyásolja az impedancia szabályozását, a beillesztési veszteséget és a fáziskonzisztenciát.

Kulcsparaméterek az RF szubsztrát kiválasztásában

Két elektromos paraméter dominál a rádiófrekvenciás anyagok kiválasztásában:

• Dielektromos állandó (Dk / εr): meghatározza a távvezeték méreteit és terjedési sebességét. Az alacsonyabb Dk értékek szélesebb nyomkövetést tesznek lehetővé egy adott impedanciacélhoz, javítva a gyárthatóságot. A nagyfrekvenciás laminátumok jellemzően 2,2 és 10,2 közötti Dk-értéket kínálnak, szűk ±0,05 vagy annál nagyobb tűréssel.
• Disszipációs tényező (Df / tan δ): közvetlenül meghatározza a beillesztési veszteséget. A prémium RF laminátumok 0,0009–0,003 Df-értéket érnek el 10 GHz-en, szemben a szabványos FR-4 0,02-vel, ami drámai módon csökkenti a jelveszteséget az antenna betáplálásában, a teljesítményerősítőkben és a szűrőhálózatokban.

A másodlagos szempontok közé tartozik hőtágulási együttható (CTE) — különösen a Z-tengelyű CTE, amely a megbízhatóságon keresztül a hőcikluson keresztül befolyásolja — a rézfólia felületi érdességét és a nedvességfelvételt, ami a Dk és Df értékeket nedves környezetben eltolja.

Általános RF laminált családok és alkalmazásaik

PTFE alapú laminátumok

A politetrafluor-etilén (PTFE) hordozók – tiszták vagy szőtt üveg- vagy kerámia töltőanyaggal megerősítve – a PCB formában elérhető legalacsonyabb veszteségteljesítményt biztosítják. A tiszta PTFE laminátumok Dk-értéke akár 2,1 is lehet, Df-értéke 0,001 alatt van, de méretük instabil és nehezen feldolgozható. Kerámiával töltött PTFE kompozitok (mint például a Rogers RT/duroid és a TMM sorozat) az alacsony veszteséget a megnövelt méretstabilitás mellett egyensúlyozzák ki, így a szabványos választás az igényes mikrohullámú és milliméterhullámú kialakításokhoz 10 GHz-től jóval 100 GHz felett. A költségek magasak – általában 10–30-szorosa az FR-4-nek –, és speciális fúrási és maratási eljárásokra van szükség.

Szénhidrogén kerámia laminátumok

A szénhidrogén kerámia laminátumok, mint például a Rogers RO4000 sorozat, nagyrészt felváltották a PTFE-t a közepes frekvenciájú RF alkalmazásokban (1–30 GHz), mivel egyesítik a közel PTFE elektromos teljesítményt FR-4-kompatibilis gyártási eljárások . Fúrhatók, laminálhatók és bevonhatók standard berendezésen a PTFE hozambüntetése nélkül, ami jelentősen csökkenti az előállított lemezek összköltségét. Az RO4350B 3,48 ± 0,05 Dk-val és 0,0037 Df-értékkel 10 GHz-en, a világ egyik legszélesebb körben meghatározott RF laminátuma, amelyet széles körben használnak 77 GHz-es autóradar modulokban és 5G kiscellás antennákban.

Hibrid halmozás: RF és digitális rétegek kombinálása

A modern RF rendszerek egyre inkább integrálják az analóg front-end áramköröket digitális jelfeldolgozással egyetlen kártyán. Hibrid többrétegű stackup RF-laminátumokat rögzít a külső jelrétegekre szabványos FR-4 vagy alacsony veszteségű FR-4 magokkal a digitális rétegekhez, elválasztva a nagyfrekvenciás jelutakat a költségérzékeny digitális tartalomtól. A különböző anyagok közötti kötési fólia kompatibilitása – különösen a CTE eltérése és a leválási szilárdság – kritikus mérnöki szempont a hibrid halmozási tervezésben.

Fémmagos PCB anyag: hőkezelés az aljzaton keresztül

A fémmagos PCB-k (MCPCB-k) a hagyományos FR-4 dielektromos magot hővezető fémtalppal helyettesítik. – jellemzően alumínium, réz vagy acél – a teljesítménykomponensek hőelvezetésének drámai javítására. Ahol az FR-4 nagyjából 0,3 W/m·K hőt vezet, az alumíniummagos MCPCB 1–3 W/m·K-t ér el a dielektromos rétegen keresztül, és 205 W/m·K magán az alumínium alapon keresztül, lehetővé téve a hő gyors elterjedését a táblán, és a hűtőbordára vagy a házra való átvitelét.

MCPCB rétegszerkezet

A szabványos egyrétegű MCPCB három ragasztott rétegből áll:

1. Rézfólia áramköri réteg – jellemzően 1 uncia (35 µm) és 3 uncia (105 µm) között, amely az elektromos áramkört hordozza
2. Hővezető dielektromos réteg — 50–200 µm vastag töltött polimer réteg, amely elektromos szigetelést biztosít, miközben minimalizálja a hőellenállást; ennek a rétegnek a vezetőképessége (tipikusan 0,8–3 W/m·K, prémium kategóriáknál akár 8 W/m·K) jelenti az elsődleges szűk keresztmetszetet a hőútban
3. Fém alapréteg - 1,0-3,2 mm vastag, mechanikai aljzatként és hőelosztóként szolgál

Alumíniummag vs. rézmag vs. acélmag

Az alumíniummagos MCPCB-k uralják a piacot — A legtöbb LED-es világítótábla, motormeghajtó modul és tápegység PCB 5052 vagy 6061 alumíniumötvözetet használ alapként. Az alumínium 160–200 W/m·K hővezető képességgel, kis tömeggel, könnyű megmunkálással és alacsony költséggel rendelkezik. Ez az alapértelmezett választás a LED-es utcai lámpákhoz, az autóvilágításhoz és a fogyasztói elektromos elektronikához.

Rézmagos MCPCB-k kiváló hővezetőképességet (385–400 W/m·K) biztosítanak az extrém hőáram-alkalmazásokhoz – nagy teljesítményű lézerdiódák, IGBT modulok és 50 W/cm² feletti hősűrűséget generáló teljesítményerősítők. A réz nehezebb és lényegesen drágább, mint az alumínium, ezért felhasználását azokra az esetekre korlátozza, ahol a hőteljesítmény az elsődleges korlát.

Acélmagos MCPCB-k (jellemzően hidegen hengerelt acél vagy rozsdamentes acél) feláldozza a hőteljesítményt (hővezetőképesség ~50 W/m·K) a mechanikai merevség és az elektromágneses árnyékolás érdekében. Motorvezérlő kártyákban és olyan alkalmazásokban használatosak, ahol a maximális hőelvezetés helyett szerkezeti merevséget vagy mágneses árnyékolást igényelnek.

Dielektromos réteg: A termikus szűk keresztmetszet

A hővezető dielektrikum a teljesítmény szempontjából legkritikusabb anyagválasztás az MCPCB-ben. A szabványos dielektromos rétegek epoxiba ágyazott alumínium-oxid- vagy bór-nitrid-részecskéket használnak, amelyek 1–3 W/m·K-t érnek el. Nagy teljesítményű minőségek, amelyek nagyobb szemcsés bór-nitrid vagy alumínium-nitrid töltőanyagot tartalmaznak 6–9 W/m·K , amely akár 3-szorosára csökkenti a csatlakozási pontok közötti hőellenállást a szabványos minőségekhez képest – ez kritikus a nagy fényerejű LED-tömbök és tápmodulok esetében, ahol a csatlakozási hőmérséklet néhány fokos csökkentése jelentősen meghosszabbítja az alkatrészek élettartamát. Ugyanilyen fontos a dielektromos réteg áttörési feszültsége; 3000 V AC vagy magasabb értékek jellemzőek az ipari alkalmazásokra.

Tervezési és gyártási szempontok

Az MCPCB-k túlnyomórészt egy- vagy kétoldalasak, mivel a jelek fémmagon keresztül történő továbbításához hőszigetelt átmenő furatok szükségesek – ez a folyamat költséget és bonyolultságot jelent. Többrétegű termikus kialakításokhoz, szigetelt fém hordozók (IMS) vagy beágyazott rézérme technológiákat alkalmaznak helyette. A fémalap és a dielektromos/rézrétegek közötti CTE eltérést kezelni kell az újrafolyós forrasztás során; Az alumínium ~23 ppm/°C-os CTE-értéke nagyjából kétszerese a réznek, és lényegesen magasabb, mint a kerámia alkatrészeké, így a forrasztott kötések megbízhatósága kulcsfontosságú megbízhatósági mérnöki szempont az autóiparban és a nagy ciklusú alkalmazásokban.

A megfelelő PCB anyag kiválasztása: FR-4, RF laminátum vagy fémmag

A három anyagkategória eltérő tervezési követelményeket szolgál ki minimális átfedéssel. A gyakorlati kiválasztási keretrendszer az alkalmazás elsődleges korlátját követi:

• Költségvezérelt, digitális vagy alacsony frekvenciájú analóg (<500 MHz): FR-4 a megfelelő Tg fokozatban. Lefedi a fogyasztói elektronikai cikkek, ipari vezérlők és számítástechnikai hardverek túlnyomó részét.
• RF/mikrohullámú jel integritása (500 MHz – 100 GHz): Válasszon RF laminátumot a frekvencia, a veszteségköltség és a gyártási kompatibilitás alapján. Szénhidrogén kerámia (RO4000 osztály) 1–30 GHz-es mennyiségben történő gyártáshoz; PTFE kompozitok a legnagyobb teljesítményű vagy milliméteres hullámú kivitelekhez.
• Hőkezelés teljesítményelektronikához vagy LED-es világításhoz: Fémmagos PCB alumínium alappal a legtöbb alkalmazáshoz; rézmag, ahol a hőáram meghaladja a ~50 W/cm²-t.

A hibrid alkalmazások – mint például az 5G teljesítményerősítő modul, amely RF jelteljesítményt és nagy hődisszipációt is megkövetel – kombinálhatják az RF laminált jelréteget fém hátlappal vagy beágyazott hőszigetelő résszel, ami azt mutatja, hogy a hordozó kiválasztása ritkán egy anyag döntése a fejlett konstrukciókban.
