Mi az a PCB tervezés? Alapok, lépések, halmozási és hibaelhárítási tippek

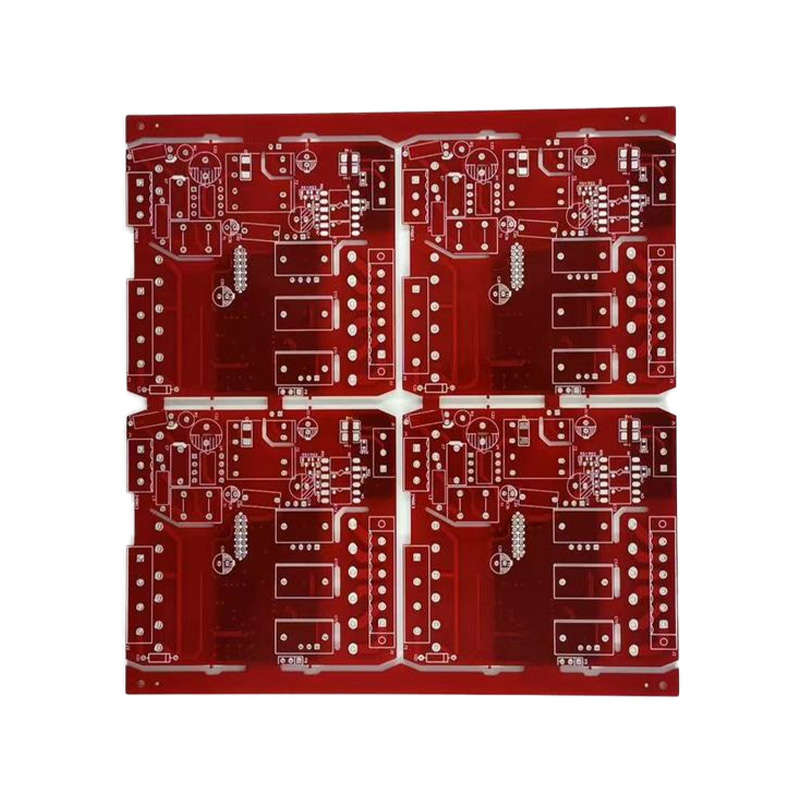

Mi az a PCB tervezés?

A PCB tervezése az a folyamat, amikor egy elektronikus áramköri rajzot lefordítanak egy legyártható fizikai kártyaelrendezésre. A tervező meghatározza, hogy az egyes alkatrészek hol helyezkednek el, hogyan kötik össze őket réznyomok, hány réteget igényel a tábla, és milyen anyagoknak és tűréseknek kell megfelelnie a gyártónak. A kimenet Gerber-fájlok készlete – az ipari szabvány formátuma, amely az automatizált gyártóberendezéseket hajtja végre.

A kész nyomtatott áramkör több, mint egy állandósult kapcsolási rajz. Ez egy mechanikus szerkezet, egy hőkezelő rendszer és egy elektromágneses környezet egyszerre. A jól megtervezett tábla tisztán továbbítja a jeleket, hatékonyan vezeti el a hőt, és megfelel az EMC-tesztnek. Egy rosszul megtervezett készülék működhet a padon, de a terepen meghibásodhat a zaj, az áthallás vagy a tápellátás integritásával kapcsolatos problémák miatt, amelyek csak valós működési körülmények között jelentkeznek.

Alapjai PCB A tervezést minden mérnöknek tudnia kell

Mielőtt bármilyen EDA-eszközt megnyitna, a tervezőnek meg kell ismerkednie néhány alapvető koncepcióval, amelyek az elrendezés során meghozott minden döntést szabályoznak.

Rétegek és halmozás

A PCB-k váltakozó réz- és dielektromos (szigetelő) rétegekből állnak, amelyek egymáshoz vannak laminálva. Az egyszerű tervek 2 réteget használnak; a nagyobb alkatrészsűrűségű vagy szigorúbb jelintegritási követelményekkel rendelkező kártyák 4, 6, 8 vagy többet használnak. Minden réteg egy szerepet tölt be – jelútválasztás, földreferencia vagy energiaelosztás –, és ezeknek a rétegeknek az elrendezését veremnek nevezzük.

Impedancia és jelintegritás

Magas frekvenciákon a réznyom átviteli vonalként viselkedik. Az jellegzetes impedancia — a nyomvonal szélessége, a rézvastagság, a dielektromos állandó és a legközelebbi referenciasík távolsága határozza meg — meg kell egyeznie a forrás- és terhelési impedanciával a visszaverődések elkerülése érdekében. A legtöbb digitális interfész 50 Ω egyvégű vagy 100 Ω differenciálművet céloz meg. Az ettől az értékektől való eltérés a jel romlását okozza, ami a frekvencia növekedésével romlik.

Visszatérő áramok és referenciasíkok

Minden jeláramnak van visszatérési útja. Magas frekvenciákon ez a visszatérő áram közvetlenül a jel nyomvonala alatt halad a legközelebbi referenciasíkon – nem a legrövidebb egyenáramú úton. A visszatérési útvonal megszakítása , például ha egy nyomvonalat egy síkfelosztáson vagy egy résen keresztül vezet, kitérőre kényszeríti a visszatérő áramot, és egy hurokantennát hoz létre, amely EMI-t sugároz. A referenciasíkok folyamatos tartása nagysebességű útválasztás mellett a tervezők egyik leghatásosabb elrendezési döntése.

A nyomtatott áramköri lap tervezési lépései

A NYÁK tervezési folyamata következetes sorrendet követ, függetlenül a kártya összetettségétől. A lépések kihagyása – különösen a korai tervezési felülvizsgálatok – általában költséges újrapörgetést eredményez.

1. Sematikus rögzítés : Határozzon meg minden alkatrészt, hálózati csatlakozást és elektromos szabályt egy EDA eszközben. Rendeljen lábnyomokat az egyes komponens szimbólumokhoz.
2. Tervezési követelmények és korlátok : A dokumentumtábla méretei, rétegek száma, minimális nyomkövetési/térbeli szabályok, impedanciacélok, hőkövetelmények és szabályozási szabványok (IPC-2221, IPC-2152 stb.).
3. Stackup definíció : Válassza ki a rétegszámot, az anyagot, a dielektromos vastagságot és a réz tömegét. Az útválasztás megkezdése előtt erősítse meg az impedanciacélokat a gyártóval.
4. Alkatrészek elhelyezése : Helyezze el az alkatrészeket, hogy minimalizálja a kritikus hálók nyomhosszát, a csoportokhoz kapcsolódó áramköröket, tartsa tiszteletben a termikus zónákat és teljesítse a mechanikai korlátokat. Az elhelyezés biztosítja az útválasztás minőségének 80%-át.
5. Tápellátás és földelés : Táplálkozási sínek irányítása és földelési síkok kialakítása a jeltovábbítás előtt. A leválasztó kondenzátoroknak a lehető legközelebb kell elhelyezkedniük az IC tápcsapokhoz.
6. Jeltovábbítás : Először a nagy sebességű és érzékeny jeleket irányítsa, fenntartva az impedanciát, minimalizálva az átmeneteket, és a differenciálpárokat összekapcsolva és a hossz-egyeztetéssel tartva.
7. Tervezési szabályok ellenőrzése (DRC) : Futtasson automatikus ellenőrzéseket a távolság megsértésére, a nem csatlakoztatott hálókra, a gyűrű alakú gyűrű méretére és a gyártási korlátokra.

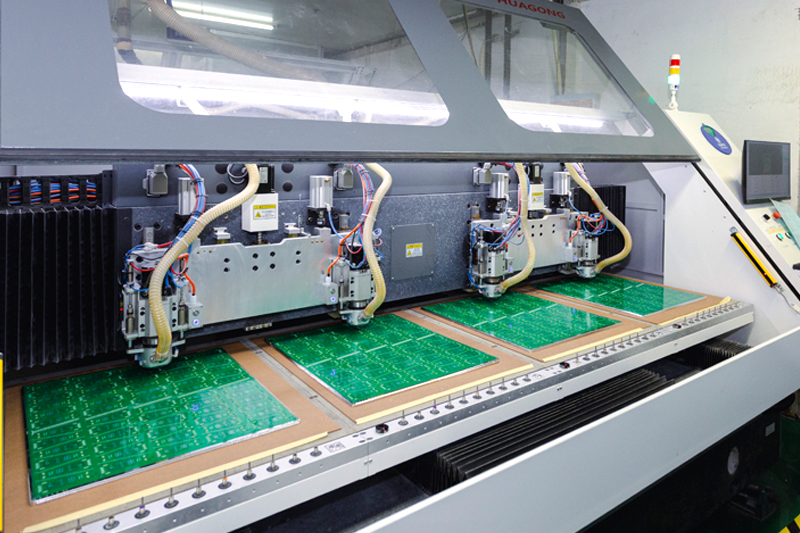

8. Gerber generációs és gyártási áttekintés : Exportálja a gyártási fájlokat, és elküldés előtt tekintse át őket Gerber megjelenítőben. Erősítse meg a felhalmozást, a fúróreszelőket és a szitanyomást a gyártóval.

Példa 6 rétegű nyomtatott áramköri lapra

A 6 rétegű stackup a legpraktikusabb frissítés egy 4 rétegű kártyához képest, ha a tervezés nagy sebességű interfésszel, sűrű BGA-útválasztással vagy szigorú EMI-követelményekkel jár. A további rétegek lehetővé teszik, hogy a dedikált referenciasíkok rögzítsék a belső jelrétegeket, így szabályozott szalagvezetékes környezetet hoznak létre, amely csökkenti a sugárzást és az áthallást.

Szabványos 6 rétegű elrendezés 1,6 mm-es FR-4 táblához:

Az L2 földeléssel és az L4 tápellátással a Layer 3 valódi szalagvonalas konfigurációban helyezkedik el – két referenciasík közé szorulva –, így ez a legzajérzékenyebb jelek megfelelő otthona. Az L1 és L2 közötti vékony prepreg (általában 3–4 mil) 50 Ω-os nyomtávolságot tart, amely körülbelül 4–5 miles tartományban érhető el, kompatibilis a szabványos gyártási folyamatokkal.

A PCB hibaelhárítása

Még a jól megtervezett táblák is időnként hibásan érkeznek a gyártásból, vagy összeszerelés után meghibásodnak. A strukturált hibaelhárítási folyamat – a véletlenszerű alkatrészcsere helyett – gyorsabban találja meg a hibákat, és elkerüli a járulékos károkat.

1. lépés: Szemrevételezés bekapcsolás előtt

Nagyítás mellett vizsgálja meg a táblát, hogy vannak-e forrasztóhidak finom osztású IC-ken, hideg csatlakozások (inkább tompa és szemcsések, mint sima és fényesek), hiányzó vagy megfordított alkatrészek, és látható-e nyomokban látható sérülés. Az összeszerelési hibák jelentős része már azelőtt látható, hogy bármilyen műszerre lenne szükség.

2. lépés: Power Rail ellenőrzése

A teljes teljesítmény alkalmazása előtt mérje meg az ellenállást az egyes tápsínek és a föld között egy multiméterrel. Az alacsony vagy nullához közeli érték rövidzárlatot jelez – a gyakori okok közé tartoznak a forrasztóhidak, a sérült kondenzátorok vagy a fordított polaritású alkatrész. Ha tiszta, kapcsolja be a tápfeszültséget egy áramkorlátozott asztali tápegységen, amely éppen a várt fogyasztás felett van. Terhelés alatt összeomló sín túlterhelt szabályozóra vagy rövidre zárt alsó komponensre mutat.

3. lépés: Jelszintű diagnosztika

Ha a sínek jónak bizonyultak, oszcilloszkóp segítségével ellenőrizze az órajeleket, a vonalak alaphelyzetbe állítását és a kommunikációs busz aktivitását. A hiányzó órák, elakadt visszaállítási vonalak vagy hibás SPI/I2C/UART hullámformák mindegyike egy adott hibaterületre mutat. A logikai analizátor hatékonyabb, mint egy oszcilloszkóp a többjeles digitális busz viselkedésének időbeli rögzítésére.

4. lépés: Alkatrész szintű tesztelés

Ha a jelkövetés leválaszt egy feltételezett alkatrészt, az áramkörön belüli ellenállásmérések (kikapcsolt állapotban) megerősíthetik a megszakadt vagy rövidre zárt csomópontokat a passzív oldalon. Az IC-k esetében a tűfeszültségek összehasonlítása az adatlap üzemi feltételek táblázatával gyorsan szűkíti, hogy az eszköz megfelelő táp-, referencia- és engedélyezési jeleket kap-e. Ha egy alkatrész hibásnak bizonyul, cserélje ki egy ismert jó alkatrészre következtetések levonása előtt – ha ugyanazt a potenciálisan hibás tételt egy másik alkatrészre cseréljük, az nem old meg semmit.
